Numero di posizioni
8p8c
Connettore RJ45
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore RJ45 · Numero di contatti: 8p8c · SMT · Tensione nominale 12V
Intervallo delle specifiche della serie: Numero di posizioni: 8p8c · Tipo di montaggio: SMT
Supporto alla selezione e al preventivo
- Numero di posizioni
- 8p8c
- Tipo di montaggio
- SMT
- Tensione nominale
- 12V
- Corrente nominale
- 1A AC
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore RJ45. Connettore RJ45. Parametri della serie: Numero di posizioni: 8p8c; Tipo di montaggio: SMT; Tensione nominale: 12V.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tipo di montaggio
SMT
Tensione nominale
12V
Corrente nominale
1A AC
Corpo
Termoplastico

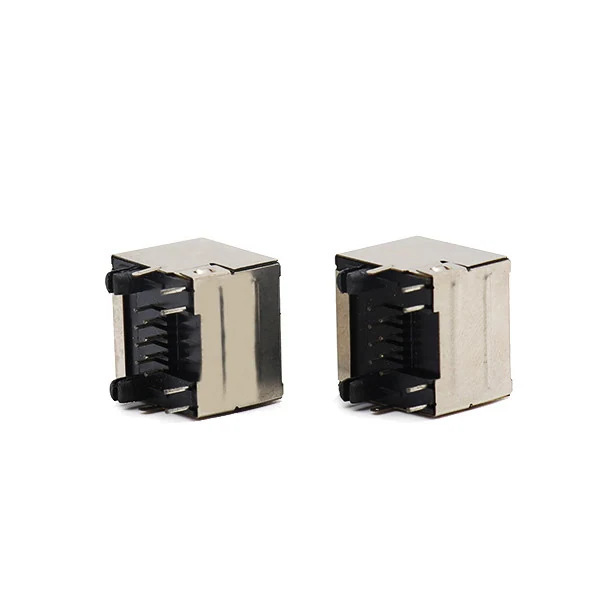

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Forza di accoppiamento / disaccoppiamento | 2.2KG.F Max. |
|---|---|
| Tipo di montaggio | SMT |
| Numero di posizioni | 8p8c |
| forza di estrazione | 3-30N |
| Genere | Femmina |
| Cicli di accoppiamento | 5000 Cicli Min. |
Elettricità e segnali
| Corrente nominale | 1A AC |
|---|---|
| Tensione nominale | 12V |
| Resistenza di contatto | 30m ohms Max. |
| Resistenza di isolamento | 100mohms Min. 100V DC |
| Tensione di tenuta | 1000V AC |
Materiali e finiture
| Corpo | Termoplastico |
|---|
Condizioni ambientali
| Temperatura operativa | -40℃ a +85℃ |
|---|---|
| Temperatura operativa | -40℃ a +80℃ |
Altre specifiche
| Contatto | Bronzo fosforoso |
|---|
Disegni e documenti tecnici
Richiesta disegno Connettore RJ45
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Numero di posizioni: 8p8c. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali tensioni e norme si applicano?
Tensione nominale: 12V; Tensione di tenuta: 1000V AC. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 1A AC. Associare ogni valore alla norma, classe e condizione di prova indicata.
