Posizioni
200 (20 × 10)
Connettore SFP
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore SFP · Numero di contatti: 200 (20 × 10) · Foro passante, angolo retto
Intervallo delle specifiche della serie: Posizioni: 200 (20 × 10) · Montaggio: Foro passante, angolo retto
Supporto alla selezione e al preventivo
- Posizioni
- 200 (20 × 10)
- Montaggio
- Foro passante, angolo retto
- Tensione di tenuta
- 300 V AC / 750 V AC Picco
- Corrente nominale
- 0.5 A per contatto
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore SFP. Connettore SFP. Parametri della serie: Posizioni: 200 (20 × 10); Montaggio: Foro passante, angolo retto; Tensione di tenuta: 300 V AC / 750 V AC Picco.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Montaggio
Foro passante, angolo retto
Tensione di tenuta
300 V AC / 750 V AC Picco
Corrente nominale
0.5 A per contatto
Materiale della gabbia
Lega di rame / Alpacca, Nichelato

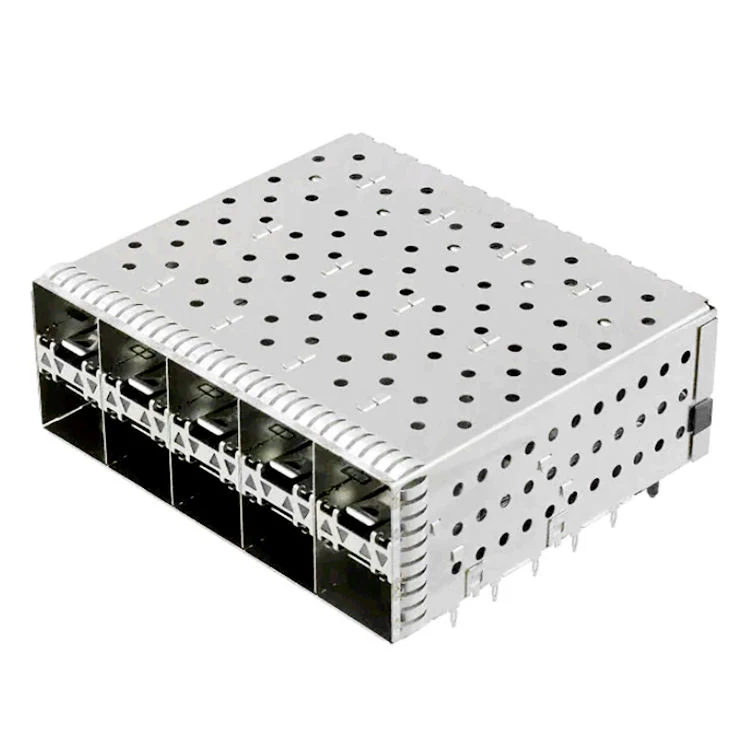

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Terminazione | Inserimento a pressione |
|---|---|
| Genere | Femmina |
| Posizioni | 200 (20 × 10) |
| Passo | 0.8 mm |
| Montaggio | Foro passante, angolo retto |
| Terminazione | Inserimento a pressione (Conforme Pin, Ø0.64 mm) / Opzionale SMT Coda |
| Cicli di accoppiamento | ≥ 100 (Modulo Inserzione/Estrazione) |
| Forza di inserimento del modulo | ≤ 40 N |
| Forza di estrazione del modulo | ≤ 11.5 N |
| Larghezza frontale | caso d'uso |
| Terminazione | Inserimento a pressione (Predefinito) / SMT Coda a saldare / Misto |
Elettricità e segnali
| Corrente nominale | 0.5 A per contatto |
|---|---|
| Resistenza di contatto | ≤ 70 mΩ |
| Resistenza di isolamento | ≥ 1000 MΩ |
| Tensione di tenuta | 300 V AC / 750 V AC Picco |
Materiali e finiture
| Materiale della gabbia | Lega di rame / Alpacca, Nichelato |
|---|---|
| Rivestimento dei contatti | Doratura sottile / 15 µ" / 30 µ" / 50 µ" |
Altre specifiche
| Tipo di connettore | SFP |
|---|---|
| Tipo di componente | SFP+ Gabbia Assemblaggio con Integrato Presa (multiplo 2x5) |
| formato costruttivo | SFP / SFP+ / SFP28 Retrocompatibile |
| Contatto della presa | Bronzo fosforoso, Doratura sottile su nichel (30 µ" Min. su Zona di accoppiamento) |
| Classe di infiammabilità | UL 94 V-0 (LCP/PBT Corpo) |
Disegni e documenti tecnici
Richiesta disegno Connettore SFP
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Posizioni: 200 (20 × 10). Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Montaggio: Foro passante, angolo retto. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali tensioni e norme si applicano?
Tensione di tenuta: 300 V AC / 750 V AC Picco. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 0.5 A per contatto. Associare ogni valore alla norma, classe e condizione di prova indicata.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
