Posizioni
160 (20 × 8)
Connettore SFP
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore SFP · Numero di contatti: 160 (20 × 8) · Foro passante, angolo retto
Intervallo delle specifiche della serie: Posizioni: 160 (20 × 8) · Montaggio: Foro passante, angolo retto
Supporto alla selezione e al preventivo
- Posizioni
- 160 (20 × 8)
- Montaggio
- Foro passante, angolo retto
- Tensione di tenuta
- 300 V AC
- Corrente nominale
- 0.5 A/Contatto @ 3.3 V
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore SFP. Connettore SFP. Parametri della serie: Posizioni: 160 (20 × 8) ; Montaggio: Foro passante, angolo retto; Tensione di tenuta: 300 V AC.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Montaggio
Foro passante, angolo retto
Tensione di tenuta
300 V AC
Corrente nominale
0.5 A/Contatto @ 3.3 V
Materiale dei pin di contatto
Bronzo fosforoso
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Genere | Femmina |
|---|---|
| Posizioni | 160 (20 × 8) |
| Passo | 0.8 mm (0.032 in) |
| Montaggio | Foro passante, angolo retto |
| Terminazione | Inserimento a pressione Conforme Pin (Ø0.64 mm; Coda 3.0 mm / 2.07 mm Opzionale) |
| Cicli di accoppiamento | ≥ 100 (Sostituzione a caldo Modulo) |
| Dimensioni tipiche | L ≈ 57.4 × W ≈ 64.3 × H ≈ 25.6 mm (Rif.. TE 2007394-5) |
| Passo delle porte (verticale / orizzontale) | 14.25 mm Orizzontale / 14.90 mm Verticale (valore tipico.) |
| larghezza del pannello frontale | ~86 mm |
| Altezza lungo l'asse Z | Basso |
| Lunghezza del terminale press-fit | 3.0 mm (TE-Stile) / 2.07 mm (Molex-Stile) / Su richiesta |
| Terminazione | Inserimento a pressione (Predefinito) / SMT Coda a saldare/Ibrido |
| Montaggio | Singolo-Lato (Predefinito) / lato inferiore-a-lato inferiore Doppio-Lato |
Elettricità e segnali
| Corrente nominale | 0.5 A/Contatto @ 3.3 V |
|---|---|
| Resistenza di contatto | ≤ 80 mΩ |
| Resistenza di isolamento | ≥ 1000 MΩ @ 500 V DC |
| Tensione di tenuta | 300 V AC |
Materiali e finiture
| Colore | Alpacca |
|---|---|
| Materiale dei pin di contatto | Bronzo fosforoso |
| Materiale dei contatti | Bronzo fosforoso/Lega di rame |
| Rivestimento dei contatti | Doratura sottile nella zona di accoppiamento (0.76 µm / 30 µ" Opzionale), Stagno Coda |
| Materiale della gabbia | Alpacca (Lega di rame), Nichelato |
Altre specifiche

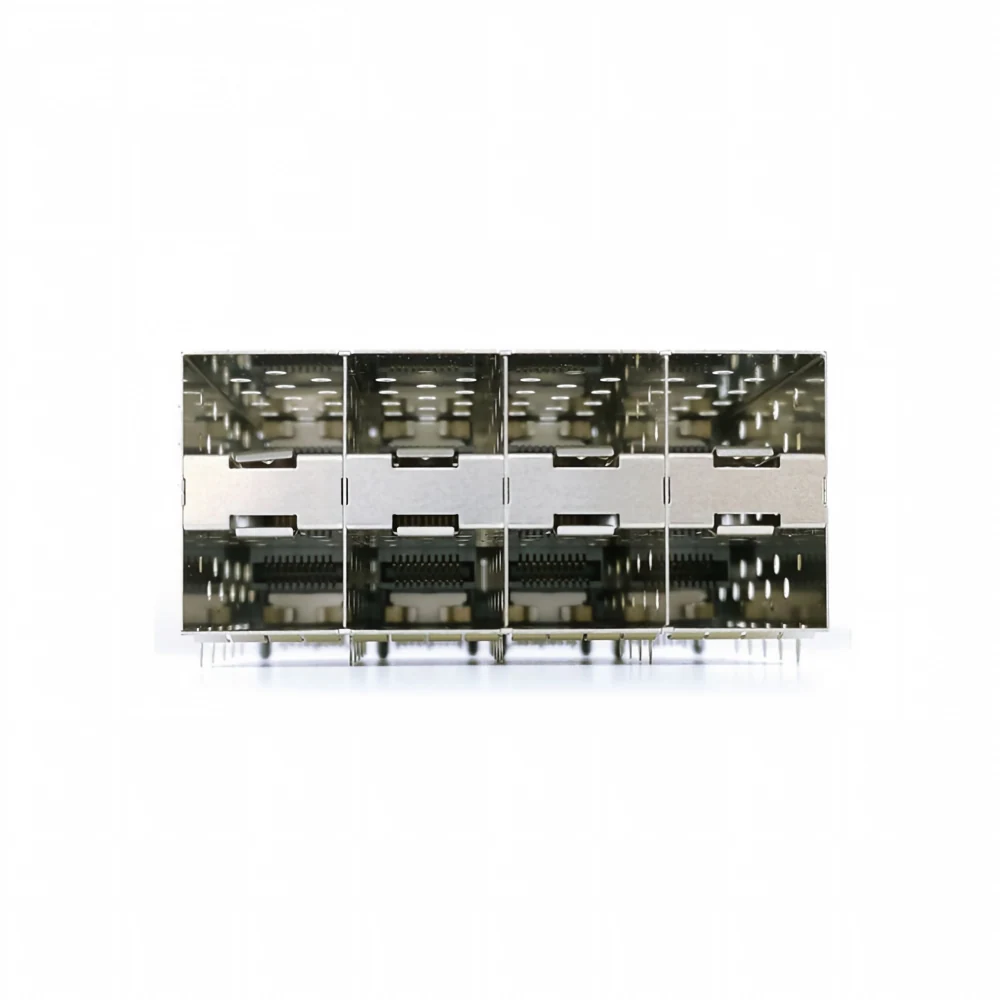

| Tipo di prodotto | SFP+ 2×4 Impilato Gabbia Assemblaggio con Integrato Presa |
|---|---|
| formato costruttivo | SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) Retrocompatibile |
| Classe di infiammabilità del corpo | UL 94 V-0 (LCP) |
| Saldatura | Inserimento a pressione |
Disegni e documenti tecnici
Richiesta disegno Connettore SFP
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Posizioni: 160 (20 × 8) . Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Montaggio: Foro passante, angolo retto. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali tensioni e norme si applicano?
Tensione di tenuta: 300 V AC. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 0.5 A/Contatto @ 3.3 V. Associare ogni valore alla norma, classe e condizione di prova indicata.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
