Posizioni
20
Connettore SFP
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore SFP · Numero di contatti: 20 · Foro passante
Intervallo delle specifiche della serie: Posizioni: 20 · Tipo di montaggio: Foro passante
Supporto alla selezione e al preventivo
- Posizioni
- 20
- Tipo di montaggio
- Foro passante
- Tensione di tenuta
- 300 V AC
- Corrente nominale
- 0.5 A/Contatto @ 3.3 V
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore SFP. Connettore SFP. Parametri della serie: Posizioni: 20; Tipo di montaggio: Foro passante; Tensione di tenuta: 300 V AC.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tipo di montaggio
Foro passante
Tensione di tenuta
300 V AC
Corrente nominale
0.5 A/Contatto @ 3.3 V
Materiale dei contatti
Bronzo fosforoso

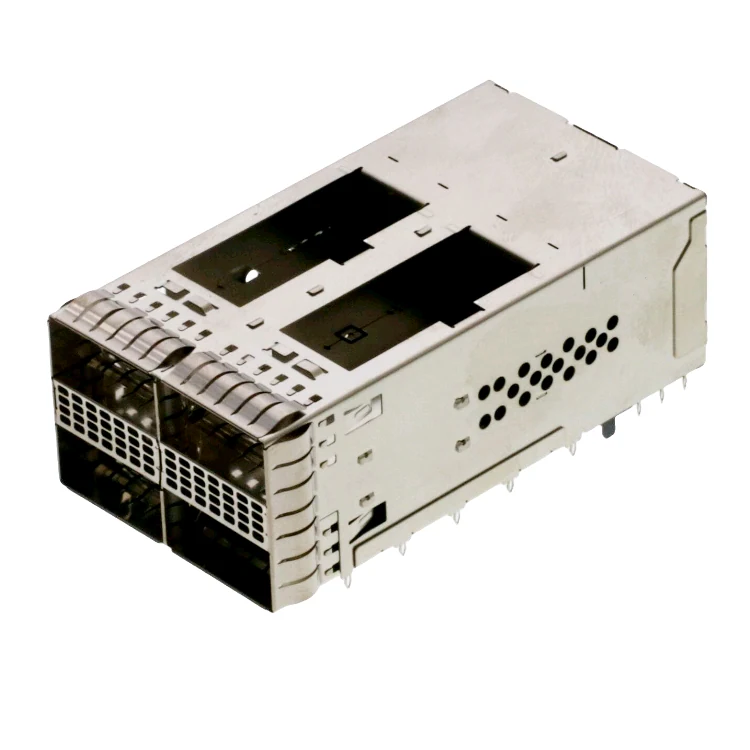

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Terminazione | Inserimento a pressione |
|---|---|
| Tipo di montaggio | Foro passante |
| Genere | Femmina |
| Posizioni | 20 |
| Passo | 0.8 mm (0.0315 in) |
| Montaggio | Foro passante, angolo retto |
| Terminazione | Inserimento a pressione Conforme Pin (Ø0.64 mm, Coda 2.05 / 3.0 mm) / Opzionale SMT Coda a saldare |
| Cicli di accoppiamento | ≥ 100 (Modulo Sostituzione a caldo) |
| Forza di inserimento del modulo | ≤ 34 N |
| Forza di estrazione del modulo | ≤ 12.5 N |
| Dimensioni tipiche | L 48.6 × W 14.5 × H 9.4-12.1 mm |
Elettricità e segnali
| Corrente nominale | 0.5 A/Contatto @ 3.3 V |
|---|---|
| Resistenza di contatto | ≤ 80 mΩ |
| Resistenza di isolamento | ≥ 1000 MΩ @ 500 V DC |
| Tensione di tenuta | 300 V AC |
Materiali e finiture
| Materiale dei contatti | Bronzo fosforoso |
|---|---|
| Rivestimento dei contatti | Doratura sottile nella zona di accoppiamento, Stagno su Inserimento a pressione Coda (30 µ" Opzionale) |
| Materiale della gabbia | Lega di rame/Alpacca, Nichelato |
Altre specifiche
| Tipo di prodotto | SFP / SFP+ 1×1 Gabbia Assemblaggio con Integrato Presa |
|---|---|
| formato costruttivo | SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) Retrocompatibile |
| Classe di infiammabilità del corpo | UL 94 V-0 (LCP) |
Disegni e documenti tecnici
Richiesta disegno Connettore SFP
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Posizioni: 20. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: Foro passante. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali tensioni e norme si applicano?
Tensione di tenuta: 300 V AC. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 0.5 A/Contatto @ 3.3 V. Associare ogni valore alla norma, classe e condizione di prova indicata.
