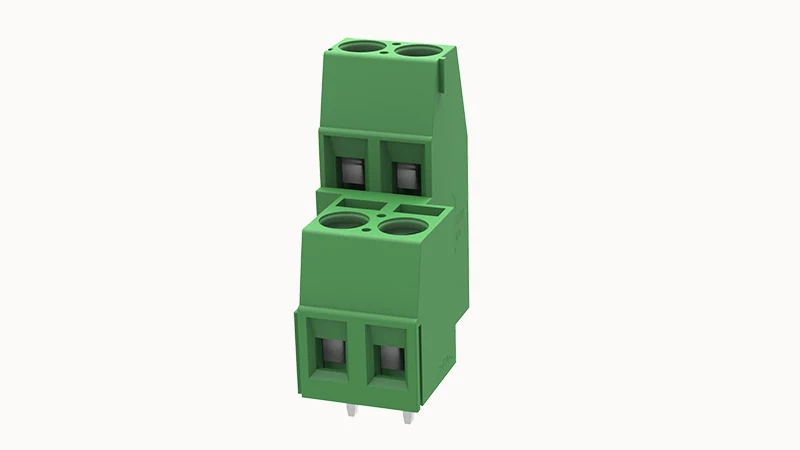

Morsettiere DG500A-5.08-100A-04P · 5.08mm · Numero di contatti: 4
Caratteristiche costruttive · Passo: 5.08mm · Caratteristiche costruttive · Numero di potenziali: 4
Supporto alla selezione e al preventivo
- Modello
- DG500A-5.08-100A-04P
- Caratteristiche costruttive · Passo
- 5.08mm
- Caratteristiche costruttive · Numero di potenziali
- 4
- Caratteristiche costruttive · Metodo di connessione
- Connessione a vite
- Capacità di connessione · Sezione del conduttore rigido
- 1.0~2.5mm²
Panoramica del prodotto
DG500A-5.08-100A-04P. Morsettiere. Passo: 5.08mm; Numero di potenziali: 4; Metodo di connessione: Connessione a vite.
Utilizzare il codice d'ordine completo DG500A-5.08-100A-04P e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Caratteristiche costruttive · Numero di potenziali
4
Caratteristiche costruttive · Metodo di connessione
Connessione a vite
Capacità di connessione · Sezione del conduttore rigido
1.0~2.5mm²
UL Parametri elettrici · Corrente nominale (B)
20A
Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 10040000386 |
|---|
Meccanica e connessione
| Capacità di connessione · Coppia di serraggio | 0.5N.m |
|---|---|
| Capacità di connessione · Lunghezza di spelatura | 6mm |
| Caratteristiche costruttive · Metodo di connessione | Connessione a vite |
| Caratteristiche costruttive · Passo | 5.08mm |
| Caratteristiche costruttive · Numero di potenziali | 4 |
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale (B) | 300V |
|---|---|
| UL Parametri elettrici · Tensione nominale (D) | 300V |
| UL Parametri elettrici · Corrente nominale (B) | 20A |
| UL Parametri elettrici · Corrente nominale (D) | 10A |
| IEC Parametri elettrici · Tensione nominale | 250V |
| IEC Parametri elettrici · Corrente nominale | 18A |
| IEC Parametri elettrici · Tensione nominale (III/2) | 250V |
| IEC Parametri elettrici · Tensione nominale a frequenza industriale (1min) | 2KV |
| Parametri UL · Tensione nominale [Gruppo di utilizzo: B] | 300V |
| Parametri UL · Tensione nominale [Gruppo di utilizzo: D] | 300V |
| Parametri UL · Corrente nominale [Gruppo di utilizzo: B] | 20A |
| Parametri UL · Corrente nominale [Gruppo di utilizzo: D] | 10A |
| Parametri UL · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/3] | III/3 |
| Parametri UL · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/2] | III/2 |
| Parametri UL · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: II/2] | II/2 |
| Parametri UL · Tensione nominale [Categoria di sovratensione / grado di inquinamento: III/2] | 250V |
| Parametri UL · Corrente nominale [Categoria di sovratensione / grado di inquinamento: III/2] | 18A |
| Parametri UL · Capacità di cablaggio [Categoria di sovratensione / grado di inquinamento: III/2] | 1.0-2.5mm² |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/3] | III/3 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/2] | III/2 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: II/2] | II/2 |
| Parametri VDE · Tensione nominale [Categoria di sovratensione / grado di inquinamento: III/2] | 250V |
| Parametri VDE · Corrente nominale [Categoria di sovratensione / grado di inquinamento: III/2] | 18A |
| Parametri VDE · Sezione [Categoria di sovratensione / grado di inquinamento: III/2] | 1.0-2.5mm² |
| Parametri UL · Tensione nominale [Gruppo di utilizzo: B] | 300V |
| Parametri UL · Tensione nominale [Gruppo di utilizzo: D] | 300V |
| Parametri UL · Corrente nominale [Gruppo di utilizzo: B] | 20A |
| Parametri UL · Corrente nominale [Gruppo di utilizzo: D] | 10A |
Fili e cavi
| Capacità di connessione · Sezione del conduttore rigido | 1.0~2.5mm² |
|---|---|
| Capacità di connessione · Sezione del conduttore flessibile | 1.0~2.5mm² |
Materiali e finiture
| Dati dei materiali · Caratteristiche ambientali | Conforme a REACH/RoHS |
|---|---|
| Dati dei materiali · Materiale dei contatti | Lega di rame |
| Dati dei materiali · Superficie metallica del punto di contatto | Stagnato |
| Dati dei materiali · Materiali isolanti | PA66 |
| Dati dei materiali · Gruppo del materiale isolante | Ⅰ |
| Dati dei materiali · Classe di infiammabilità | UL94V-0 |
Condizioni ambientali
| Dati ambientali · Temperatura ambiente di esercizio | -40℃~105℃(in base alla curva di declassamento) |
|---|
Altre specifiche
| Note di lavorazione · Processo | Saldatura a onda/Saldatura manuale |
|---|---|
| Capacità di connessione · AWG | 28~12AWG |
| Caratteristiche costruttive · Tipo di installazione | Saldatura su PCB |
| Caratteristiche costruttive · Disposizione dei pin | Doppia fila allineata |
| Caratteristiche costruttive · Cacciavite | Cacciavite a taglio |
| Caratteristiche costruttive · Filettatura | M3 |
| Caratteristiche costruttive · Estraibilità | No |
| Caratteristiche costruttive · Numero di file | 2 |
| Prove meccaniche · Specifica di prova | UL1059/IEC60998 |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: B] | B |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: C] | C |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: D] | D |
| Parametri UL · AWG [Gruppo di utilizzo: B] | 28~12AWG |
| Parametri UL · AWG [Gruppo di utilizzo: D] | 28~12AWG |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: B] | B |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: C] | C |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: D] | D |
| Parametri UL · AWG [Gruppo di utilizzo: B] | 28-12AWG |
| Parametri UL · AWG [Gruppo di utilizzo: D] | 28-12AWG |
