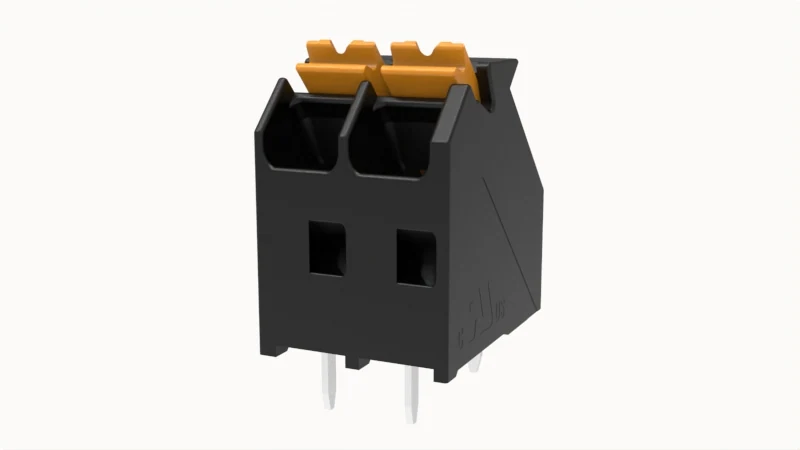

Morsettiere DG246-THR-3.81-02P · 3.81mm · Numero di contatti: 2
Caratteristiche costruttive · Passo: 3.81mm · Caratteristiche costruttive · Numero di potenziali: 2
Supporto alla selezione e al preventivo
- Modello
- DG246-THR-3.81-02P
- Caratteristiche costruttive · Passo
- 3.81mm
- Caratteristiche costruttive · Numero di potenziali
- 2
- Caratteristiche costruttive · Metodo di connessione
- Connessione a molla a inserimento
- Capacità di connessione · Sezione del conduttore rigido
- 0.2~1.5mm²
Panoramica del prodotto
DG246-THR-3.81-02P. Morsettiere. Passo: 3.81mm; Numero di potenziali: 2; Metodo di connessione: Connessione a molla a inserimento.
Utilizzare il codice d'ordine completo DG246-THR-3.81-02P e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Caratteristiche costruttive · Numero di potenziali
2
Caratteristiche costruttive · Metodo di connessione
Connessione a molla a inserimento
Capacità di connessione · Sezione del conduttore rigido
0.2~1.5mm²
UL Parametri elettrici · Corrente nominale (B)
10A
Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 10060009443 |
|---|
Meccanica e connessione
| Capacità di connessione · Lunghezza di spelatura | 10mm |
|---|---|
| Caratteristiche costruttive · Metodo di connessione | Connessione a molla a inserimento |
| Caratteristiche costruttive · Passo | 3.81mm |
| Caratteristiche costruttive · Numero di potenziali | 2 |
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale (B) | 300V |
|---|---|
| UL Parametri elettrici · Tensione nominale (D) | 300V |
| UL Parametri elettrici · Corrente nominale (B) | 10A |
| UL Parametri elettrici · Corrente nominale (D) | 10A |
| IEC Parametri elettrici · Tensione nominale | 160V |
| IEC Parametri elettrici · Tensione nominale (III/3) | 160V |
| IEC Parametri elettrici · Corrente nominale | 17.5A |
| IEC Parametri elettrici · Tensione nominale (III/2) | 160V |
| IEC Parametri elettrici · Tensione nominale (II/2) | 250V |
| IEC Parametri elettrici · Tensione impulsiva nominale (III/3) | 2.5KV |
| IEC Parametri elettrici · Tensione impulsiva nominale (III/2) | 2.5KV |
| IEC Parametri elettrici · Tensione impulsiva nominale (II/2) | 2.5KV |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/3] | III/3 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/2] | III/2 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: II/2] | II/2 |
| Parametri VDE · Tensione nominale [Categoria di sovratensione / grado di inquinamento: III/3] | 160V |
| Parametri VDE · Tensione nominale [Categoria di sovratensione / grado di inquinamento: III/2] | 160V |
| Parametri VDE · Tensione nominale [Categoria di sovratensione / grado di inquinamento: II/2] | 250V |
| Parametri VDE · Corrente nominale [Categoria di sovratensione / grado di inquinamento: III/3] | 17.5A |
| Parametri VDE · Corrente nominale [Categoria di sovratensione / grado di inquinamento: III/2] | 17.5A |
| Parametri VDE · Corrente nominale [Categoria di sovratensione / grado di inquinamento: II/2] | 17.5A |
| Parametri VDE · Sezione [Categoria di sovratensione / grado di inquinamento: III/3] | 0.2~1.5mm² |
| Parametri VDE · Sezione [Categoria di sovratensione / grado di inquinamento: III/2] | 0.2~1.5mm² |
| Parametri VDE · Sezione [Categoria di sovratensione / grado di inquinamento: II/2] | 0.2~1.5mm² |
| Parametri UL · Tensione nominale [Gruppo di utilizzo: B] | 300V |
| Parametri UL · Tensione nominale [Gruppo di utilizzo: D] | 300V |
| Parametri UL · Corrente nominale [Gruppo di utilizzo: B] | 10A |
| Parametri UL · Corrente nominale [Gruppo di utilizzo: D] | 10A |
Fili e cavi
| Capacità di connessione · Sezione del conduttore rigido | 0.2~1.5mm² |
|---|---|
| Capacità di connessione · Sezione del conduttore flessibile | 0.2~1.5mm² |
Materiali e finiture
| Dati dei materiali · Caratteristiche ambientali | Conforme a REACH/RoHS |
|---|---|
| Dati dei materiali · Materiale dei contatti | Lega di rame |
| Dati dei materiali · Materiali isolanti | Materiali resistenti alle alte temperature |
| Dati dei materiali · Gruppo del materiale isolante | Ⅰ |
| Dati dei materiali · Classe di infiammabilità | UL94V-0 |
Condizioni ambientali
| Dati ambientali · Temperatura ambiente di esercizio | -40℃~120℃(in base alla curva di declassamento) |
|---|
Altre specifiche
| Note di lavorazione · Processo | Saldatura a rifusione/Saldatura a onda/Saldatura manuale |
|---|---|
| Capacità di connessione · AWG | 24~16AWG |
| Caratteristiche costruttive · Tipo di installazione | Saldatura su PCB |
| Caratteristiche costruttive · Disposizione dei pin | Doppia fila allineata |
| Caratteristiche costruttive · Estraibilità | No |
| Caratteristiche costruttive · Numero di file | 1 |
| Prove meccaniche · Specifica di prova | IEC60947/UL1059 |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: B] | B |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: C] | C |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: D] | D |
| Parametri UL · AWG [Gruppo di utilizzo: B] | 24~16AWG |
| Parametri UL · AWG [Gruppo di utilizzo: D] | 24~16AWG |
Disegni e documenti tecnici
Richiesta disegno DG246-THR-3.81-02P
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
