Caratteristiche costruttive · Passo
10mm
Morsettiere
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Morsettiere
Morsettiere DG271S-10.0-DA-02P · 10mm · Numero di contatti: 2
Caratteristiche costruttive · Passo: 10mm · Caratteristiche costruttive · Numero di potenziali: 2
Supporto alla selezione e al preventivo
- Modello
- DG271S-10.0-DA-02P
- Caratteristiche costruttive · Passo
- 10mm
- Caratteristiche costruttive · Numero di potenziali
- 2
- Caratteristiche costruttive · Metodo di connessione
- Connessione a molla a inserimento
- Capacità di connessione · Sezione del conduttore rigido
- 0.2~4mm²
Panoramica del prodotto
DG271S-10.0-DA-02P. Morsettiere. Passo: 10mm; Numero di potenziali: 2; Metodo di connessione: Connessione a molla a inserimento.
Utilizzare il codice d'ordine completo DG271S-10.0-DA-02P e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Caratteristiche costruttive · Numero di potenziali
2
Caratteristiche costruttive · Metodo di connessione
Connessione a molla a inserimento
Capacità di connessione · Sezione del conduttore rigido
0.2~4mm²
UL Parametri elettrici · Corrente nominale (B)
20A

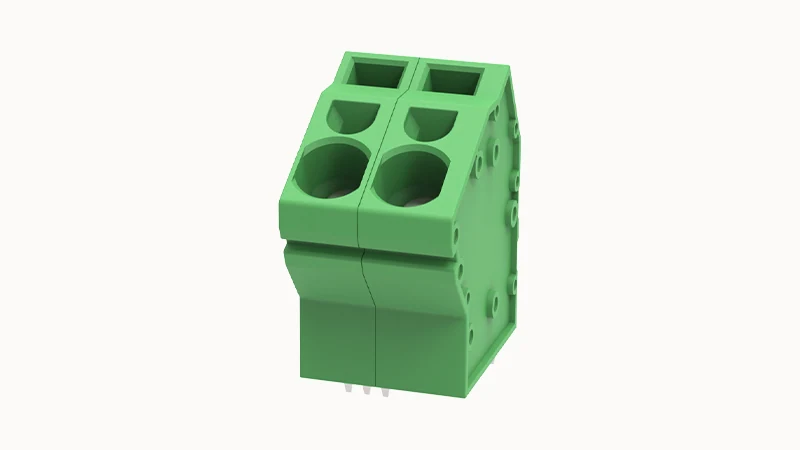

Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 10060011193 |
|---|
Meccanica e connessione
| Capacità di connessione · Lunghezza di spelatura | 10mm |
|---|---|
| Caratteristiche costruttive · Metodo di connessione | Connessione a molla a inserimento |
| Caratteristiche costruttive · Passo | 10mm |
| Caratteristiche costruttive · Numero di potenziali | 2 |
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale (B) | 600V |
|---|---|
| UL Parametri elettrici · Tensione nominale (C) | 600V |
| UL Parametri elettrici · Tensione nominale (D) | 600V |
| UL Parametri elettrici · Corrente nominale (B) | 20A |
| UL Parametri elettrici · Corrente nominale (D) | 10A |
| IEC Parametri elettrici · Tensione nominale | 1000V |
| IEC Parametri elettrici · Tensione nominale (III/3) | 1000V |
| IEC Parametri elettrici · Corrente nominale | 76A |
| IEC Parametri elettrici · Tensione nominale (III/2) | 1000V |
| IEC Parametri elettrici · Tensione nominale (II/2) | 1000V |
| IEC Parametri elettrici · Tensione impulsiva nominale (III/3) | 8KV |
| IEC Parametri elettrici · Tensione impulsiva nominale (III/2) | 8KV |
| IEC Parametri elettrici · Tensione impulsiva nominale (II/2) | 8KV |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/3] | III/3 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/2] | III/2 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: II/2] | II/2 |
| Parametri VDE · Tensione nominale [Categoria di sovratensione / grado di inquinamento: III/3] | 250V |
| Parametri VDE · Tensione nominale [Categoria di sovratensione / grado di inquinamento: III/2] | 400V |
| Parametri VDE · Tensione nominale [Categoria di sovratensione / grado di inquinamento: II/2] | 630V |
| Parametri VDE · Corrente nominale [Categoria di sovratensione / grado di inquinamento: III/3] | 24A |
| Parametri VDE · Corrente nominale [Categoria di sovratensione / grado di inquinamento: III/2] | 24A |
| Parametri VDE · Corrente nominale [Categoria di sovratensione / grado di inquinamento: II/2] | 24A |
| Parametri VDE · Sezione [Categoria di sovratensione / grado di inquinamento: III/3] | 0.2~2.5mm² |
| Parametri VDE · Sezione [Categoria di sovratensione / grado di inquinamento: III/2] | 0.2~2.5mm² |
| Parametri VDE · Sezione [Categoria di sovratensione / grado di inquinamento: II/2] | 0.2~2.5mm² |
| Parametri UL · Tensione nominale [Gruppo di utilizzo: B] | 300V |
| Parametri UL · Tensione nominale [Gruppo di utilizzo: D] | 300V |
| Parametri UL · Corrente nominale [Gruppo di utilizzo: B] | 20A |
| Parametri UL · Corrente nominale [Gruppo di utilizzo: D] | 10A |
Fili e cavi
| Capacità di connessione · Sezione del conduttore rigido | 0.2~4mm² |
|---|---|
| Capacità di connessione · Sezione del conduttore flessibile | 0.2~2.5mm² |
Materiali e finiture
| Dati dei materiali · Caratteristiche ambientali | Conforme a REACH/RoHS |
|---|---|
| Dati dei materiali · Materiale dei contatti | Rame |
| Dati dei materiali · Materiali isolanti | Materiali resistenti alle alte temperature |
| Dati dei materiali · Gruppo del materiale isolante | Ⅰ |
| Dati dei materiali · Classe di infiammabilità | UL94V-0 |
Condizioni ambientali
| Dati ambientali · Temperatura ambiente di esercizio | -40℃~120℃(in base alla curva di declassamento) |
|---|
Altre specifiche
| Note di lavorazione · Processo | Saldatura a onda/Saldatura manuale |
|---|---|
| Capacità di connessione · AWG | 24~12AWG |
| Caratteristiche costruttive · Tipo di installazione | Saldatura su PCB |
| Caratteristiche costruttive · Disposizione dei pin | Doppia fila sfalsata |
| Caratteristiche costruttive · Estraibilità | No |
| Caratteristiche costruttive · Numero di file | 1 |
| Prove meccaniche · Specifica di prova | IEC60947/UL1059 |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: B] | B |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: C] | C |
| Parametri UL · Gruppo di utilizzo [Gruppo di utilizzo: D] | D |
| Parametri UL · AWG [Gruppo di utilizzo: B] | 24~12AWG |
| Parametri UL · AWG [Gruppo di utilizzo: D] | 24~12AWG |
Disegni e documenti tecnici
Richiesta disegno DG271S-10.0-DA-02P
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Caratteristiche costruttive · Passo: 10mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Caratteristiche costruttive · Numero di potenziali: 2. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di terminazione viene usato?
Caratteristiche costruttive · Metodo di connessione: Connessione a molla a inserimento. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Capacità di connessione · Sezione del conduttore rigido»?
Capacità di connessione · Sezione del conduttore rigido: 0.2~4mm².
