Morsettiere
Morsettiere DC2.5
Panoramica · Metodo di connessione: Connessione a vite · Dati di cablaggio · Calibro del conduttore rigido (AWG): 28~12
Supporto alla selezione e al preventivo
- Modello
- DC2.5
- Panoramica · Metodo di connessione
- Connessione a vite
- Dati di cablaggio · Calibro del conduttore rigido (AWG)
- 28~12
- IEC Parametri elettrici · Corrente nominale (III / 3)
- 24A
- IEC Parametri elettrici · Tensione nominale (III / 3)
- 800V
Panoramica del prodotto
DC2.5. Morsettiere. Metodo di connessione: Connessione a vite; Calibro del conduttore rigido (AWG): 28~12; Corrente nominale (III / 3): 24A.
Utilizzare il codice d'ordine completo DC2.5 e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Dati di cablaggio · Calibro del conduttore rigido (AWG)
28~12
IEC Parametri elettrici · Corrente nominale (III / 3)
24A
IEC Parametri elettrici · Tensione nominale (III / 3)
800V
Panoramica · Numero di file
1

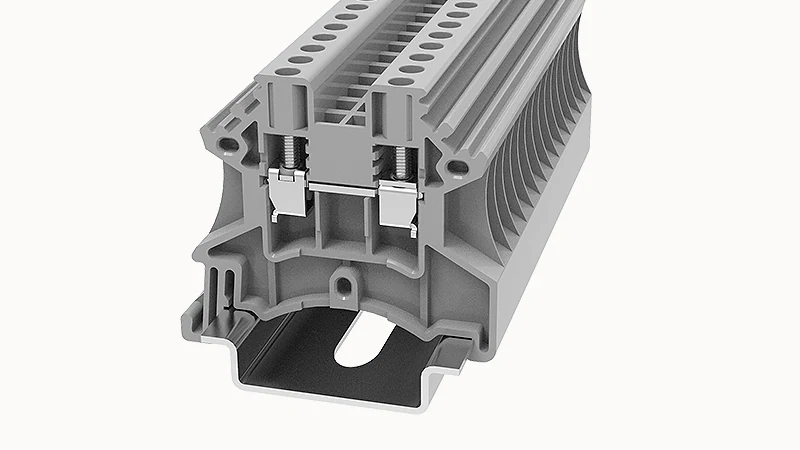

Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 11020000018 |
|---|
Meccanica e connessione
| Panoramica · Metodo di connessione | Connessione a vite |
|---|---|
| Dimensione · Larghezza | 5.1mm |
| Dimensione · Larghezza della piastra terminale | 1.5mm |
| Dimensione · Altezza | 40mm |
| Dimensione · Altezza · NS 35/7,5 | 41.5mm |
| Dimensione · Altezza · NS 35/15 | 49mm |
| Dimensione · Lunghezza | 44.5mm |
| Dati di cablaggio · Lunghezza di spelatura | 8~9mm |
| Dati di cablaggio · Coppia di serraggio | 0.4N.m |
| Accessori · Dimensioni del cacciavite a taglio (spessore × larghezza lama) | 0.6×3.5 |
Elettricità e segnali
| IEC Parametri elettrici · Tensione nominale (III / 3) | 800V |
|---|---|
| IEC Parametri elettrici · Corrente nominale (III / 3) | 24A |
| IEC Parametri elettrici · Tensione impulsiva nominale | 8KV |
| UL Parametri elettrici · Tensione nominale | 600V |
| UL Parametri elettrici · Corrente nominale | 25A |
| Prove elettriche · Caduta di tensione | ≤3.2mV |
| UL Parametri elettrici · Tensione nominale [Gruppo di utilizzo: B] | 600V |
| UL Parametri elettrici · Tensione nominale [Gruppo di utilizzo: C] | 600V |
| UL Parametri elettrici · Tensione nominale [Gruppo di utilizzo: D] | 600V |
| UL Parametri elettrici · Corrente nominale [Gruppo di utilizzo: B] | 25A |
| UL Parametri elettrici · Corrente nominale [Gruppo di utilizzo: C] | 25A |
| UL Parametri elettrici · Corrente nominale [Gruppo di utilizzo: D] | 5A |
Fili e cavi
| Dati di cablaggio · Calibro del conduttore rigido (AWG) | 28~12 |
|---|---|
| Dati di cablaggio · Sezione del conduttore rigido | 0.2~4mm² |
| Dati di cablaggio · Sezione del conduttore flessibile | 0.2~2.5mm² |
| Dati di cablaggio · Sezione del filo flessibile con puntalino senza collare isolante | 0.2-2.5mm² |
| Dati di cablaggio · Sezione del filo flessibile con puntalino con collare isolante | 0.5-1.5mm² |
| UL Parametri elettrici · Sezione nominale [Gruppo di utilizzo: B] | 26-12AWG |
| UL Parametri elettrici · Sezione nominale [Gruppo di utilizzo: C] | 26-12AWG |
| UL Parametri elettrici · Sezione nominale [Gruppo di utilizzo: D] | 26-12AWG |
Materiali e finiture
| Panoramica · Materiali isolanti | PA |
|---|---|
| Panoramica · Gruppo del materiale isolante | I |
Condizioni ambientali
| Condizioni ambientali · Temperatura ambiente di esercizio | -40 °C ~ 105 °C（in base alla curva di declassamento） |
|---|---|
| Condizioni ambientali · Temperatura ambiente di stoccaggio e trasporto | -25℃~60℃ |
| Prove elettriche · Prova di riscaldamento | ≤45 K |
Altre specifiche
| Panoramica · Numero di file | 1 |
|---|---|
| Panoramica · numero di connessioni | 2 |
| Panoramica · Pannelli laterali dell'estremità aperta | Sì |
| Panoramica · Classe di infiammabilità secondo UL94 | V0 |
| Panoramica · Prova secondo norma | IEC60947-7-1 |
| Dati di cablaggio · Due conduttori flessibili con puntalino doppio | 0.5-1mm² |
| Dati di cablaggio · Tipo di vite | A taglio Vite |
| Dati di cablaggio · Filettatura | M2.5 |
| Condizioni ambientali · Umidità relativa di stoccaggio e trasporto | 25%~75% |
| Prove meccaniche · Resistenza meccanica | Prova superata |
| Prove meccaniche · Supporto di fissaggio | Prova superata |
| Prove meccaniche · Prova di trazione rotazionale | Prova superata |
| Prove di sicurezza · Protezione contro il contatto delle dita | Prova superata |
| Protezione ambientale · RoHS | Sostanze nocive entro i limiti |
| Protezione ambientale · REACh SVHC | Piombo 7439-92-1 |
| Marcatore · Marcatore laterale | ZB5 / WB5 |
| Accessori · Ponticello | DFAXX-5.2 |
| Accessori · Coperchio terminale | D-DC2.5 |
| Installazione · Morsetto terminale | E-WS N / E-PC-1100A |
| Installazione · Supporto marcatori della morsettiera | KLM3-20x8 / KLM3-44x8 / DLM2 / DBE-1 / DBE-2 |
| Installazione · Guida DIN | NS35/7.5 & NS35/15 |
| Marcatura e installazione · Striscia di marcatura | ZB5 |
| Marcatura e installazione · Cartellini di marcatura | DBE-1 |
| Accessori · Ponticello | DFA2.5 |
| Accessori · Morsetto terminale | E-WS |
| Accessori · Guida DIN | NS35/7.5-1000-00A(H) |
| UL Parametri elettrici · Gruppo di utilizzo [Gruppo di utilizzo: B] | B |
| UL Parametri elettrici · Gruppo di utilizzo [Gruppo di utilizzo: C] | C |
| UL Parametri elettrici · Gruppo di utilizzo [Gruppo di utilizzo: D] | D |
Disegni e documenti tecnici
Richiesta disegno DC2.5
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quale sistema di terminazione viene usato?
Panoramica · Metodo di connessione: Connessione a vite. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Dati di cablaggio · Calibro del conduttore rigido (AWG)»?
Dati di cablaggio · Calibro del conduttore rigido (AWG): 28~12.
Quali valori di corrente e condizioni si applicano?
IEC Parametri elettrici · Corrente nominale (III / 3): 24A; UL Parametri elettrici · Corrente nominale: 25A; UL Parametri elettrici · Corrente nominale [Gruppo di utilizzo: B]: 25A; UL Parametri elettrici · Corrente nominale [Gruppo di utilizzo: C]: 25A; UL Parametri elettrici · Corrente nominale [Gruppo di utilizzo: D]: 5A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali tensioni e norme si applicano?
IEC Parametri elettrici · Tensione nominale (III / 3): 800V; IEC Parametri elettrici · Tensione impulsiva nominale: 8KV; UL Parametri elettrici · Tensione nominale: 600V; Prove elettriche · Caduta di tensione: ≤3.2mV; UL Parametri elettrici · Tensione nominale [Gruppo di utilizzo: B]: 600V; UL Parametri elettrici · Tensione nominale [Gruppo di utilizzo: C]: 600V; UL Parametri elettrici · Tensione nominale [Gruppo di utilizzo: D]: 600V. Associare ogni valore alla norma, classe e condizione di prova indicata.
