Caratteristiche costruttive · Passo
15mm
Morsettiere
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Morsettiere

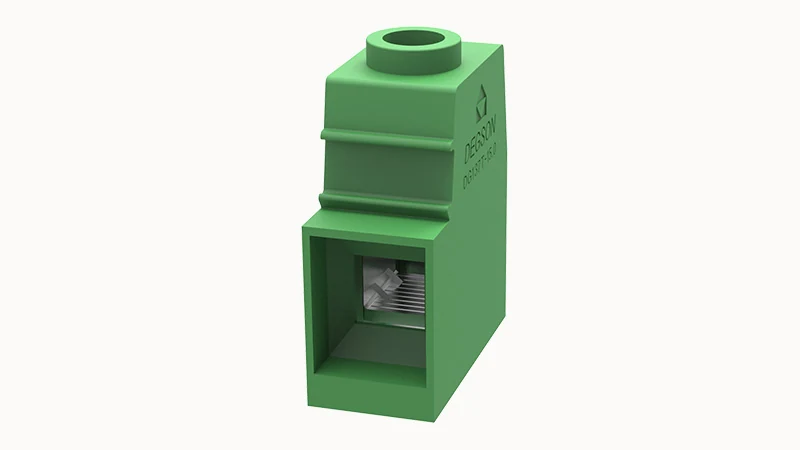

Morsettiere DG137T-15.0-01P · 15mm · Numero di contatti: 1
Caratteristiche costruttive · Passo: 15mm · Caratteristiche costruttive · Numero di potenziali: 1
Supporto alla selezione e al preventivo
- Modello
- DG137T-15.0-01P
- Caratteristiche costruttive · Passo
- 15mm
- Caratteristiche costruttive · Numero di potenziali
- 1
- Caratteristiche costruttive · Metodo di connessione
- Connessione a vite
- Capacità di connessione · Sezione del conduttore rigido
- 1.0~2.5mm²
Panoramica del prodotto
DG137T-15.0-01P. Morsettiere. Passo: 15mm; Numero di potenziali: 1; Metodo di connessione: Connessione a vite.
Utilizzare il codice d'ordine completo DG137T-15.0-01P e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Caratteristiche costruttive · Numero di potenziali
1
Caratteristiche costruttive · Metodo di connessione
Connessione a vite
Capacità di connessione · Sezione del conduttore rigido
1.0~2.5mm²
UL Parametri elettrici · Corrente nominale (B)
115A
Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 10040007132 |
|---|
Meccanica e connessione
| Capacità di connessione · Coppia di serraggio | 0.5N.m |
|---|---|
| Capacità di connessione · Lunghezza di spelatura | 6mm |
| Caratteristiche costruttive · Metodo di connessione | Connessione a vite |
| Caratteristiche costruttive · Passo | 15mm |
| Caratteristiche costruttive · Numero di potenziali | 1 |
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale (B) | 600V |
|---|---|
| UL Parametri elettrici · Tensione nominale (C) | 600V |
| UL Parametri elettrici · Tensione nominale (D) | 600V |
| UL Parametri elettrici · Corrente nominale (B) | 115A |
| UL Parametri elettrici · Corrente nominale (D) | 5A |
| UL Parametri elettrici · Corrente nominale (C) | 115A |
| IEC Parametri elettrici · Tensione nominale | 1000V |
| IEC Parametri elettrici · Corrente nominale | 115A |
| IEC Parametri elettrici · Tensione nominale (III/2) | 1000V |
| IEC Parametri elettrici · Tensione nominale a frequenza industriale (1min) | 3.5KV |
Fili e cavi
| Capacità di connessione · Sezione del conduttore rigido | 1.0~2.5mm² |
|---|---|
| Capacità di connessione · Sezione del conduttore flessibile | 1.0~2.5mm² |
Materiali e finiture
| Dati dei materiali · Caratteristiche ambientali | Conforme a REACH/RoHS |
|---|---|
| Dati dei materiali · Materiale dei contatti | Lega di rame |
| Dati dei materiali · Superficie metallica del punto di contatto | Stagnato |
| Dati dei materiali · Materiali isolanti | PA66 |
| Dati dei materiali · Gruppo del materiale isolante | Ⅰ |
| Dati dei materiali · Classe di infiammabilità | UL94V-0 |
Condizioni ambientali
| Dati ambientali · Temperatura ambiente di esercizio | -40℃~105℃(in base alla curva di declassamento) |
|---|
Altre specifiche
| Note di lavorazione · Processo | Saldatura a onda/Saldatura manuale |
|---|---|
| Capacità di connessione · AWG | 28~12AWG |
| Caratteristiche costruttive · Tipo di installazione | Saldatura su PCB |
| Caratteristiche costruttive · Disposizione dei pin | Doppia fila allineata |
| Caratteristiche costruttive · Filettatura | M5 |
| Caratteristiche costruttive · Estraibilità | No |
| Caratteristiche costruttive · Numero di file | 1 |
| Prove meccaniche · Specifica di prova | UL1059/IEC60998 |
Disegni e documenti tecnici
Richiesta disegno DG137T-15.0-01P
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Caratteristiche costruttive · Passo: 15mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Caratteristiche costruttive · Numero di potenziali: 1. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di terminazione viene usato?
Caratteristiche costruttive · Metodo di connessione: Connessione a vite. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Capacità di connessione · Sezione del conduttore rigido»?
Capacità di connessione · Sezione del conduttore rigido: 1.0~2.5mm².
