Posizioni / contatti
16
Connettore USB Type-C
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore USB Type-C · Numero di contatti: 16 · Temperatura operativa -40℃~+ 85℃
Intervallo delle specifiche della serie: Posizioni / contatti: 16 · Tensione di tenuta: 20V DC/AC(RMS.Max.)
Supporto alla selezione e al preventivo
- Posizioni / contatti
- 16
- Tensione di tenuta
- 20V DC/AC(RMS.Max.)
- Corrente nominale
- 5A per VBUS Pin,1.25A per Pin
- Isolante
- LCP UL94V-0, Nero
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore USB Type-C. Connettore USB Type-C. Parametri della serie: Posizioni / contatti: 16; Tensione di tenuta: 20V DC/AC(RMS.Max.); Corrente nominale: 5A per VBUS Pin,1.25A per Pin.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tensione di tenuta
20V DC/AC(RMS.Max.)
Corrente nominale
5A per VBUS Pin,1.25A per Pin
Isolante
LCP UL94V-0, Nero
Contatti
Lega (nome del materiale da confermare), Contatto: Au 3U'' Rivestito, Sottostrato di nichel su tutta la superficie

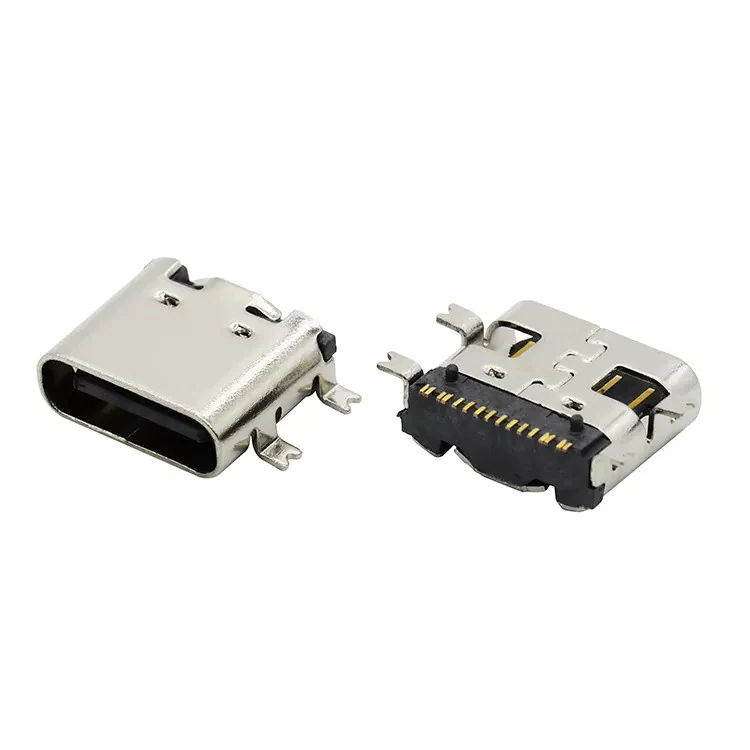

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Forza di accoppiamento | 5N~20N |
|---|---|
| Forza di disaccoppiamento | 8N~20N(Iniziale) |
| Durata | 10,000 Cicli |
| Posizioni / contatti | 16 |
Elettricità e segnali
| Tensione di tenuta | 20V DC/AC(RMS.Max.) |
|---|---|
| Corrente nominale | 5A per VBUS Pin,1.25A per Pin |
| Resistenza di isolamento | 100 Megohms Min.. |
| Resistenza di contatto | 40 Millonhm Max. |
Materiali e finiture
| Isolante | LCP UL94V-0, Nero |
|---|---|
| Guscio | Acciaio inox,T=0.20mm |
Condizioni ambientali
| Temperatura operativa | -40℃~+ 85℃ |
|---|
Altre specifiche
| Contatti | Lega (nome del materiale da confermare), Contatto: Au 3U'' Rivestito, Sottostrato di nichel su tutta la superficie |
|---|---|
| Contatti | Lega (nome del materiale da confermare), Contatto: Dorato, Sottostrato di nichel su tutta la superficie |
Disegni e documenti tecnici
Richiesta disegno Connettore USB Type-C
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Posizioni / contatti: 16. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quali tensioni e norme si applicano?
Tensione di tenuta: 20V DC/AC(RMS.Max.). Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 5A per VBUS Pin,1.25A per Pin. Associare ogni valore alla norma, classe e condizione di prova indicata.
Qual è la specifica di «Isolante»?
Isolante: LCP UL94V-0, Nero.
