Posizioni / contatti
24
Connettore USB Type-C
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore USB Type-C · Numero di contatti: 24 · Tensione di tenuta 100V AC/min
Intervallo delle specifiche della serie: Posizioni / contatti: 24 · Tensione di tenuta: 100V AC/min
Supporto alla selezione e al preventivo
- Posizioni / contatti
- 24
- Tensione di tenuta
- 100V AC/min
- Corrente nominale
- 5A
- Isolante
- PA9T UL94V-0, Nero
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore USB Type-C. Connettore USB Type-C. Parametri della serie: Posizioni / contatti: 24; Tensione di tenuta: 100V AC/min; Corrente nominale: 5A.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tensione di tenuta
100V AC/min
Corrente nominale
5A
Isolante
PA9T UL94V-0, Nero
Resistenza di contatto
40 Millonhm Max.

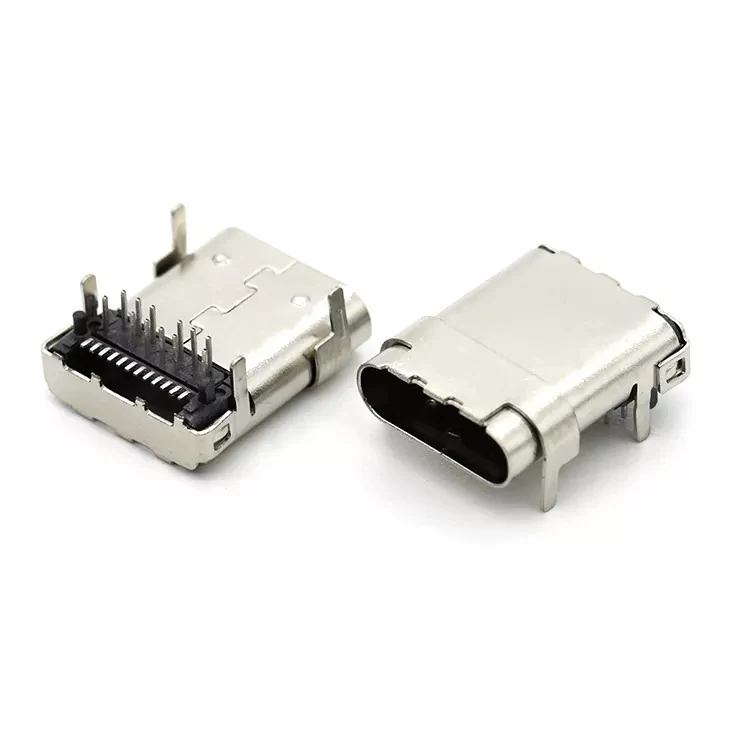

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Forza di accoppiamento | 5N~20N |
|---|---|
| Forza di disaccoppiamento | 8N~20N |
| Durata | 10,000 Cicli |
| Posizioni / contatti | 24 |
Elettricità e segnali
| Tensione di tenuta | 100V AC/min |
|---|---|
| Resistenza di contatto | 40 Millonhm Max. |
| Corrente nominale | 5A |
| Tensione di tenuta | 100V AC Min. |
| Resistenza di isolamento | 100 Megohms Min.. |
Materiali e finiture
| Isolante | PA9T UL94V-0, Nero |
|---|---|
| Materiale del guscio | Acciaio inox,T=0.20mm |
| Isolante | LCP UL94V-0, Nero |
| Guscio | Acciaio inox,T=0.20mm |
Condizioni ambientali
| Intervallo di temperatura | -40℃~+ 85℃ |
|---|---|
| Temperatura operativa | -40℃~+ 85℃ |
Altre specifiche
| Contatti | Lega di rame |
|---|
Disegni e documenti tecnici
Richiesta disegno Connettore USB Type-C
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Posizioni / contatti: 24. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quali tensioni e norme si applicano?
Tensione di tenuta: 100V AC/min; Tensione di tenuta: 100V AC Min.. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 5A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Qual è la specifica di «Isolante»?
Isolante: PA9T UL94V-0, Nero.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
