Passo
3.0 mm
Connettore filo-scheda
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi
Connettore filo-scheda · 3.0 mm · Resistenza di contatto ≤10mΩ
Intervallo delle specifiche della serie: Passo: 3.0 mm · Gamma di fili compatibili: 18~24AWG
Supporto alla selezione e al preventivo
- Passo
- 3.0 mm
- Gamma di fili compatibili
- 18~24AWG
- Tipo di terminazione
- Saldatura
- Tipo di connessione
- Aggancio a scatto
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore filo-scheda. Connettore filo-scheda. Parametri della serie: Passo: 3.0 mm; Gamma di fili compatibili: 18~24AWG; Tipo di terminazione: Saldatura.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Gamma di fili compatibili
18~24AWG
Tipo di terminazione
Saldatura
Tipo di connessione
Aggancio a scatto
Intervallo di temperatura
-40 a 85 °C

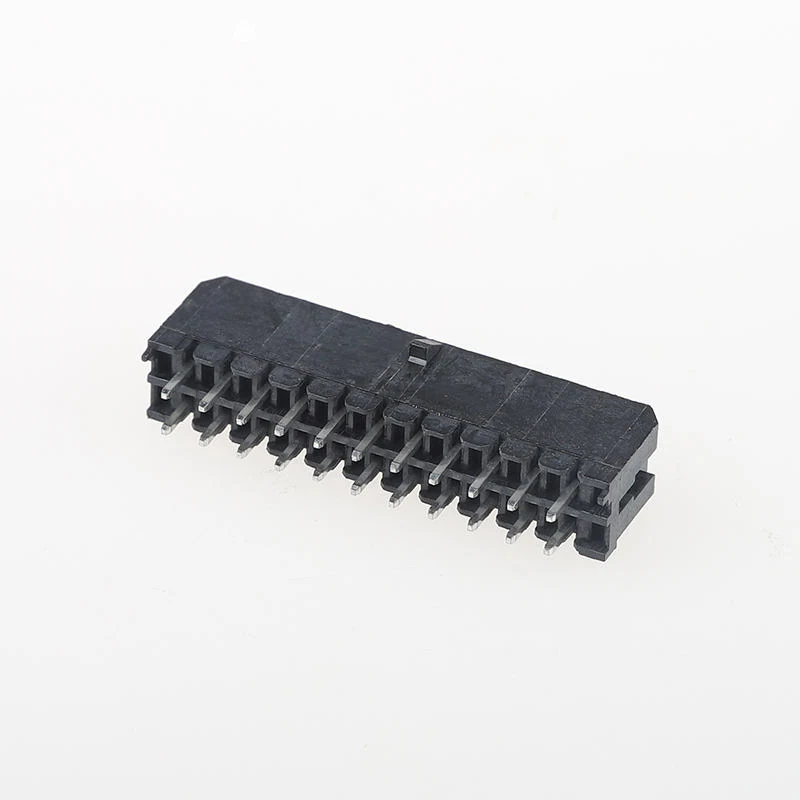

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Durata | Alto |
|---|---|
| Tipo di terminazione | Saldatura |
| Cicli di accoppiamento | ≥500 volte |
| Struttura di bloccaggio | Blocco positivo Fibbia, polarizzato |
| Passo | 3.0 mm |
Elettricità e segnali
| Tensione nominale | 600V AC/DC |
|---|---|
| Resistenza di contatto | ≤10mΩ |
| Resistenza di isolamento | ≥5000MΩ |
| Tensione di tenuta | 1500V AC per 1min |
| Resistenza alle vibrazioni | 10~2000Hz, No Disconnessione & No Disaccoppiamento |
Fili e cavi
| Gamma di fili compatibili | 18~24AWG |
|---|
Materiali e finiture
| Rivestimento | Stagnatura |
|---|---|
| Materiale dei terminali | Lega di rame |
| Rivestimento | Stagnatura (Doratura opzionale) |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Contatto | Ottone con doratura superiore a 50U |
| Temperatura e durata di saldatura | 260℃ Max., ≤5s |
Disegni e documenti tecnici
Richiesta disegno Connettore filo-scheda
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 3.0 mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Qual è la specifica di «Gamma di fili compatibili»?
Gamma di fili compatibili: 18~24AWG.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Tipo di connessione»?
Tipo di connessione: Aggancio a scatto.
