一般参数 · 电位数量
3
圆形连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
圆形连接器

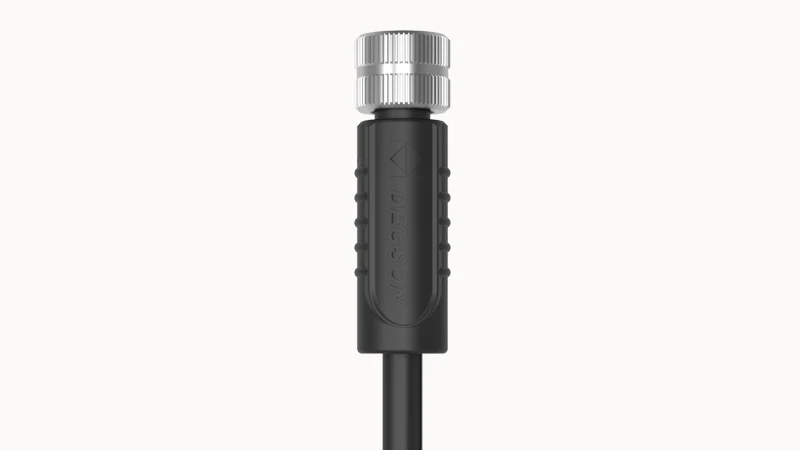

圆形连接器 PM-M8A-03P-FF-SL7A01 · 触点数量: 3
一般参数 · 电位数量: 3 · 环境条件 · 环境温度: -25℃...80℃
支持询价与选型协同
- 型号
- PM-M8A-03P-FF-SL7A01
- 一般参数 · 电位数量
- 3
- 环境条件 · 环境温度
- -25℃...80℃
- 环境条件 · 防护等级
- IP67
- 一般参数 · 额定电流
- 3A
产品介绍
PM-M8A-03P-FF-SL7A01，圆形连接器。电位数量: 3；环境温度: -25℃...80℃；防护等级: IP67。
选型时请保持完整型号 PM-M8A-03P-FF-SL7A01，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
环境条件 · 环境温度
-25℃...80℃
环境条件 · 防护等级
IP67
一般参数 · 额定电流
3A
一般参数 · 绝缘电阻
≥ 100 MΩ
产品图片
技术参数
产品识别
| 制造商订货号 | 20020000128 |
|---|
结构与连接
| 一般参数 · 电位数量 | 3 |
|---|---|
| 一般参数 · 扭矩 | 0.4 Nm |
电气与信号
| 一般参数 · 额定电流 | 3A |
|---|---|
| 一般参数 · 绝缘电阻 | ≥ 100 MΩ |
| 一般参数 · 过电压等级 | Ⅱ |
| 线缆 · 绝缘电阻 | ≥ 20 MΩ |
| 线缆 · 导体电阻 | 最大值 94.2Ω/km (在 20 °C) ) |
| 线缆 · 电缆标称电压 | 300V |
| 线缆 · 电缆测试电压 | 2000V |
导线与线缆
| 线缆 · 线缆类型 | PVC 黑色 |
|---|---|
| 线缆 · 电缆类型（缩写） | PVC |
| 线缆 · UL AWM 线型 | UL2517 |
| 线缆 · 截面积 | 0.25mm² |
| 线缆 · 信号线线规（AWG） | 24AWG |
| 线缆 · 信号线导体结构 | 7/0.20mm² |
| 线缆 · 线芯外径（含绝缘层） | 1.00±0.05mm |
| 线缆 · 线色 | 1 棕色 3 蓝色 4 黑色 |
| 线缆 · 绝缘层厚度 | 0.23mm |
| 线缆 · 电缆外径 D | 4.4 ±0.2mm |
| 线缆 · 最小弯曲半径（固定安装） | 5*外径 |
| 线缆 · 最小弯曲半径（移动安装） | 10*外径 |
| 线缆 · 弯曲半径 | 50.8mm |
| 线缆 · 特殊属性 | 无硅橡胶 |
| 线缆 · 阻燃 | 符合 UL758 |
| 线缆 · 无卤 | 是 |
| 线缆 · 其他保护功能 | 抗紫外线 |
| 尺寸 · 线长 | 1m |
材料与表面
| 材料 · 阻燃等级（UL94） | V0 |
|---|---|
| 材料 · 触点材料 | CuZn |
| 材料 · 触点表面材料 | Au |
| 材料 · 触点支架材料 | PU |
| 材料 · 夹具主体材料 | TPU |
| 材料 · 线圈材料 | 铜合金镀镍 |
| 材料 · 密封材料 | 硅 |
| 线缆 · 外护套材料 | PVC |
| 线缆 · 导体绝缘材料 | PVC |
| 线缆 · 导体材料 | 镀锡铜 |
环境条件
| 环境条件 · 环境温度 | -25℃...80℃ |
|---|
其他技术参数
| 环境条件 · 防护等级 | IP67 |
|---|---|
| 一般参数 · 防误插编码 | A-编码 |
| 一般参数 · 污染等级 | 3 |
| 一般参数 · 插拔循环次数 | ≥ 100 |
| 标准与规范 · 标准与规范 | IEC 61076-2-104 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
一般参数 · 电位数量：3。若为范围或多个选项，需要确定具体位数及针位定义。
环境条件 · 环境温度是什么？
环境条件 · 环境温度: -25℃...80℃.
环境条件 · 防护等级是什么？
环境条件 · 防护等级: IP67.
电流参数及对应条件是什么？
一般参数 · 额定电流: 3A. 请保持各项标准、类别与测试条件对应。
