一般参数 · 电位数量
3
圆形连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
圆形连接器

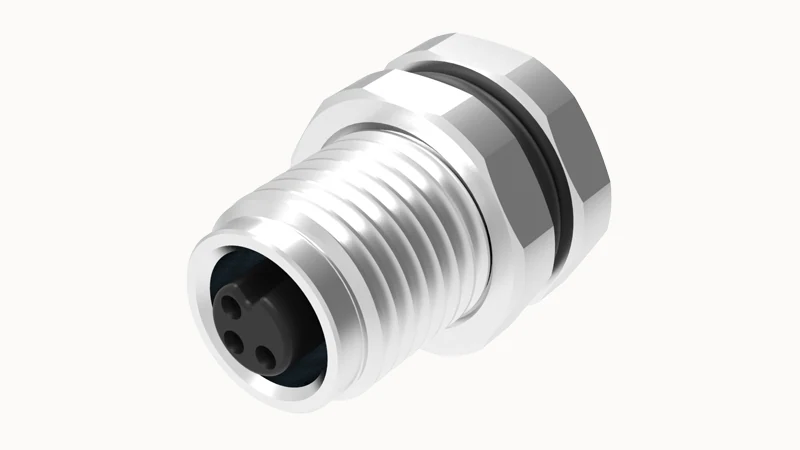

圆形连接器 SD-M5A-03P-FF-SF7B50 · 触点数量: 3
一般参数 · 电位数量: 3 · 一般参数 · 接线方式: 单 导线
支持询价与选型协同
- 型号
- SD-M5A-03P-FF-SF7B50
- 一般参数 · 电位数量
- 3
- 一般参数 · 接线方式
- 单 导线
- 环境条件 · 环境温度
- -40℃...85℃
- 环境条件 · 防护等级
- IP67
产品介绍
SD-M5A-03P-FF-SF7B50，圆形连接器。电位数量: 3；接线方式: 单 导线；环境温度: -40℃...85℃。
选型时请保持完整型号 SD-M5A-03P-FF-SF7B50，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
一般参数 · 接线方式
单 导线
环境条件 · 环境温度
-40℃...85℃
环境条件 · 防护等级
IP67
一般参数 · 额定电流
1A
产品图片
技术参数
产品识别
| 制造商订货号 | 20010000073 |
|---|
结构与连接
| 一般参数 · 电位数量 | 3 |
|---|---|
| 一般参数 · 接线方式 | 单 导线 |
| 一般参数 · 扭矩 | 0.3 Nm ... 0.4 Nm |
电气与信号
| 一般参数 · 额定电流 | 1A |
|---|---|
| 一般参数 · 绝缘电阻 | ≥ 100 MΩ |
| 一般参数 · 过电压等级 | Ⅱ |
| 线缆 · 绝缘电阻 | ≥100MΩ |
| 线缆 · 导体电阻 | 最大值 150Ω/km (在 20 °C) ) |
| 线缆 · 电缆标称电压 | 300V |
| 线缆 · 电缆测试电压 | 2000V |
导线与线缆
| 线缆 · UL AWM 线型 | UL1061 |
|---|---|
| 线缆 · 截面积 | 0.14mm² |
| 线缆 · 信号线线规（AWG） | 26AWG |
| 线缆 · 信号线导体结构 | 7/0.16mm² |
| 线缆 · 线芯外径（含绝缘层） | 1.00±0.05mm |
| 线缆 · 线色 | 1 棕色 3 蓝色 4 黑色 |
| 线缆 · 绝缘层厚度 | 0.23mm |
| 尺寸 · 线长 | 0.5m |
材料与表面
| 材料 · 阻燃等级（UL94） | V0 |
|---|---|
| 材料 · 触点材料 | CuZn |
| 材料 · 触点表面材料 | Au |
| 材料 · 触点支架材料 | PA |
| 材料 · 线圈材料 | 铜合金镀镍 |
| 材料 · 密封材料 | 硅 |
| 线缆 · 导体绝缘材料 | PVC |
| 线缆 · 导体材料 | 镀锡铜 |
环境条件
| 环境条件 · 环境温度 | -40℃...85℃ |
|---|
其他技术参数
| 环境条件 · 防护等级 | IP67 |
|---|---|
| 一般参数 · 防误插编码 | A-编码 |
| 一般参数 · 污染等级 | 3 |
| 一般参数 · 插拔循环次数 | ≥ 100 |
| 一般参数 · 安装方式 | 后部 电路板 安装 |
| 标准与规范 · 标准与规范 | IEC 61076-2-105 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
一般参数 · 电位数量：3。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么接线方式？
一般参数 · 接线方式: 单 导线. 安装空间和配对结构按这一配置核对。
环境条件 · 环境温度是什么？
环境条件 · 环境温度: -40℃...85℃.
环境条件 · 防护等级是什么？
环境条件 · 防护等级: IP67.
