触点数量
2-26
圆形连接器

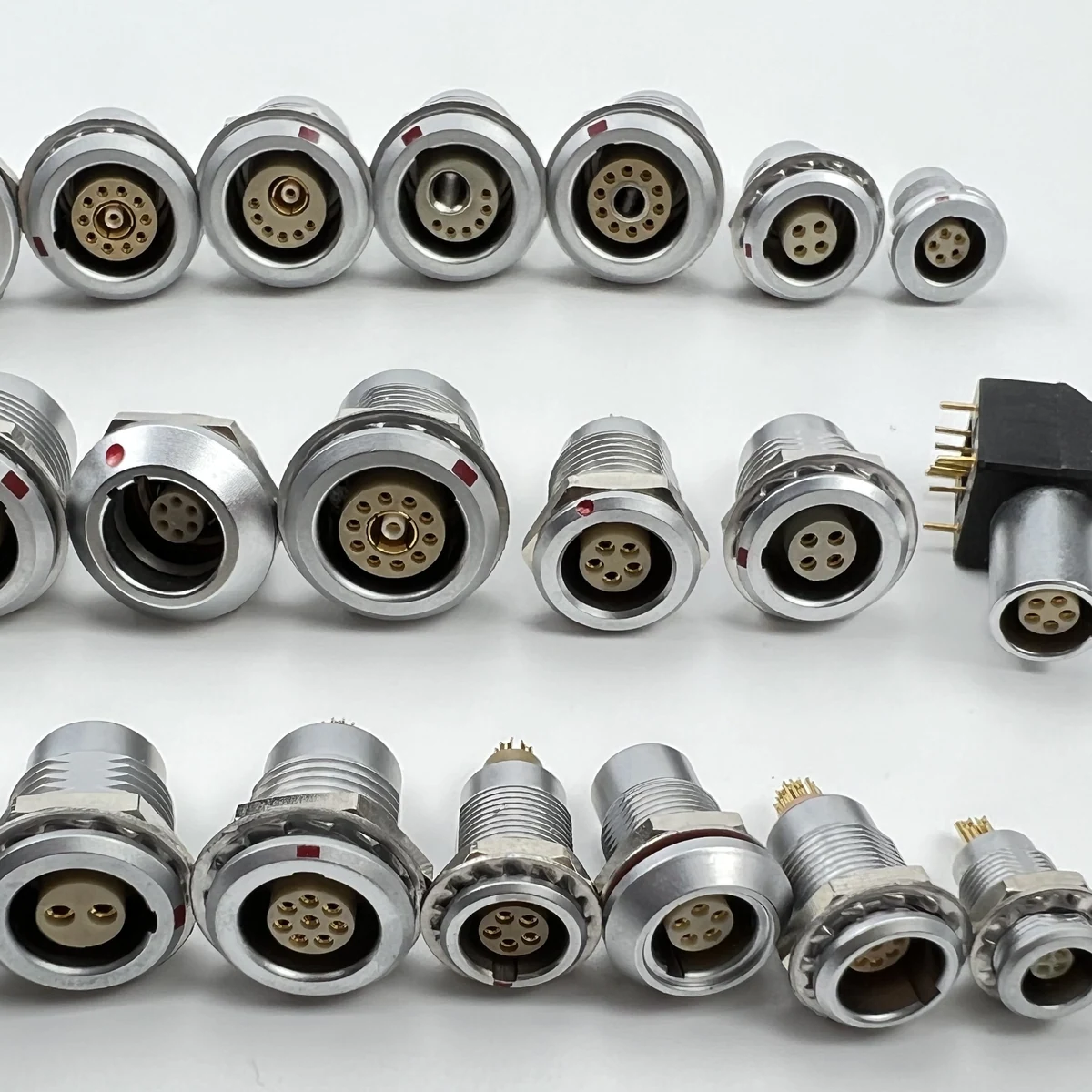

产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
圆形连接器
圆形连接器 · 触点数量: 2-26 · 端接方式 焊接 或 PCB 印刷
系列参数范围：触点数量: 2-26 · 防水等级: IP68
支持询价与选型协同
- 触点数量
- 2-26
- 防水等级
- IP68
- 端接方式
- 焊接/PCB 印刷
- 导线规格
- 16-30AWG
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
圆形连接器，圆形连接器。系列配置参数：触点数量: 2-26；防水等级: IP68；端接方式: 焊接/PCB 印刷。
提交此产品的选型需求产品特点
防水等级
IP68
端接方式
焊接/PCB 印刷
导线规格
16-30AWG
工作温度
-55°C 至 250°C
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 端接方式 | 焊接/PCB 印刷 |
|---|---|
| 插拔循环次数 | 500 |
| 触点数量 | 2-26 |
| 端接方式 | 焊接 或 PCB 印刷 |
| 安装形式 | 面板安装 |
电气与信号
| 额定电压 | 250V |
|---|---|
| 额定电流 | 最高至 20A |
导线与线缆
| 导线规格 | 16-30AWG |
|---|---|
| 导线规格 | 16-30 AWG |
材料与表面
| 外壳材料 | 不锈钢 |
|---|---|
| 触点镀层 | 金 |
| 材料 | 不锈钢 |
环境条件
| 工作温度 | -55°C 至 250°C |
|---|---|
| 防水等级 | IP68 |
其他技术参数
| 连接器类型 | 圆形 |
|---|
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
触点数量：2-26。若为范围或多个选项，需要确定具体位数及针位定义。
防护等级如何核对？
防水等级：IP68。装配状态、密封件和配对条件应与所选配置的图纸一致。
采用什么接线方式？
端接方式: 焊接/PCB 印刷. 安装空间和配对结构按这一配置核对。
导线规格是什么？
导线规格: 16-30AWG.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
