一般参数 · 电位数量
3
圆形连接器

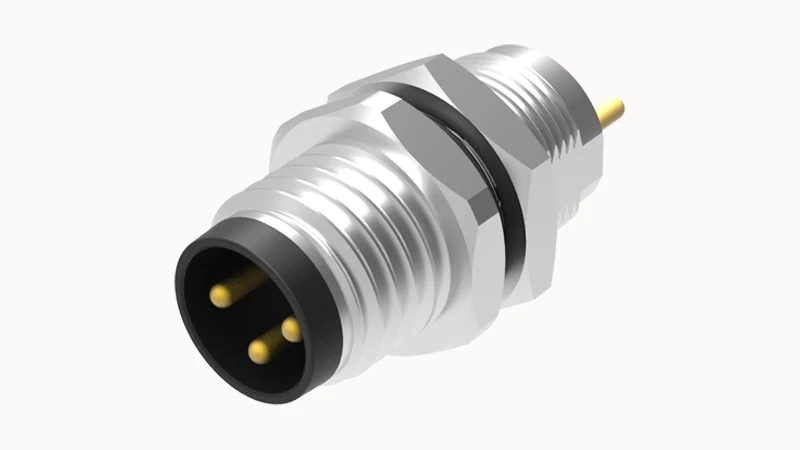

产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
圆形连接器
圆形连接器 SP-M8A-03P-MM-SH7002 · 触点数量: 3
一般参数 · 电位数量: 3 · 一般参数 · 接线方式: 焊接 针脚
支持询价与选型协同
- 型号
- SP-M8A-03P-MM-SH7002
- 一般参数 · 电位数量
- 3
- 一般参数 · 接线方式
- 焊接 针脚
- 环境条件 · 环境温度
- -40℃...105℃
- 环境条件 · 防护等级
- IP67
产品介绍
SP-M8A-03P-MM-SH7002，圆形连接器。电位数量: 3；接线方式: 焊接 针脚；环境温度: -40℃...105℃。
选型时请保持完整型号 SP-M8A-03P-MM-SH7002，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
一般参数 · 接线方式
焊接 针脚
环境条件 · 环境温度
-40℃...105℃
环境条件 · 防护等级
IP67
一般参数 · 额定电流
3A
产品图片
技术参数
产品识别
| 制造商订货号 | 20020000670 |
|---|
结构与连接
| 一般参数 · 电位数量 | 3 |
|---|---|
| 一般参数 · 接线方式 | 焊接 针脚 |
| 一般参数 · 扭矩 | 0.3 Nm ... 0.4 Nm |
电气与信号
| 一般参数 · 额定电流 | 3A |
|---|---|
| 一般参数 · 绝缘电阻 | ≥ 100 MΩ |
| 一般参数 · 过电压等级 | Ⅱ |
| UL 参数 · 额定电压 | 60V |
| UL 参数 · 额定电流 | 3A |
材料与表面
| 材料 · 阻燃等级（UL94） | V0 |
|---|---|
| 材料 · 触点材料 | CuZn |
| 材料 · 触点表面材料 | Au |
| 材料 · 触点支架材料 | PA |
| 材料 · 线圈材料 | 铜合金镀镍 |
| 材料 · 密封材料 | 硅 |
环境条件
| 环境条件 · 环境温度 | -40℃...105℃ |
|---|
其他技术参数
| 环境条件 · 防护等级 | IP67 |
|---|---|
| 一般参数 · 防误插编码 | A-编码 |
| 一般参数 · 污染等级 | 3 |
| 一般参数 · 插拔循环次数 | ≥ 100 |
| 一般参数 · 安装方式 | 安装 内 前部 的 该 电路板 |
| 标准与规范 · 标准与规范 | IEC 61076-2-104 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
一般参数 · 电位数量：3。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么接线方式？
一般参数 · 接线方式: 焊接 针脚. 安装空间和配对结构按这一配置核对。
环境条件 · 环境温度是什么？
环境条件 · 环境温度: -40℃...105℃.
环境条件 · 防护等级是什么？
环境条件 · 防护等级: IP67.
