电源与储能连接器

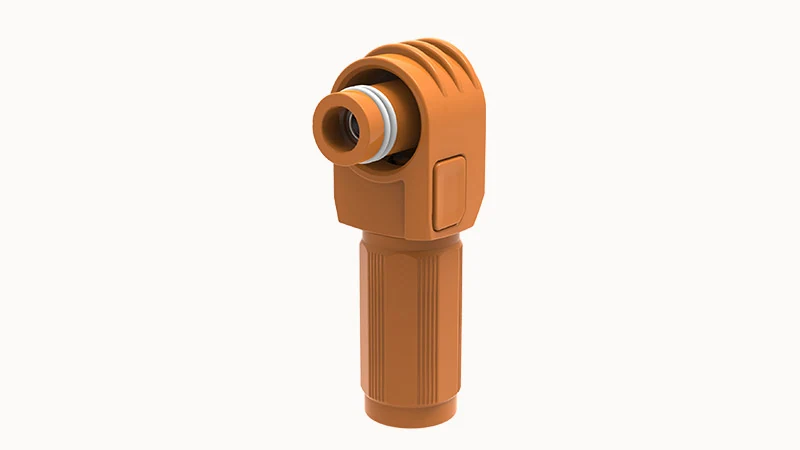

储能连接器 ESP-70A-10-OR-00
电气参数 · 额定电流: 70A · UL 参数 · 额定电压: 1000V / 1000V / 1000V
支持询价与选型协同
- 型号
- ESP-70A-10-OR-00
- 电气参数 · 额定电流
- 70A
- UL 参数 · 额定电压
- 1000V / 1000V / 1000V
- 接线数据 · 电缆截面积
- 8AWG(10mm²）
- 接线数据 · 连接点数量
- 1
产品介绍
ESP-70A-10-OR-00，储能连接器。额定电流: 70A；额定电压: 1000V / 1000V / 1000V；电缆截面积: 8AWG(10mm²）。
选型时请保持完整型号 ESP-70A-10-OR-00，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
UL 参数 · 额定电压
1000V / 1000V / 1000V
接线数据 · 电缆截面积
8AWG(10mm²）
接线数据 · 连接点数量
1
接线数据 · 线缆外径
6.5~7.5mm
产品图片
技术参数
产品识别
| 制造商订货号 | 20160003002 |
|---|
结构与连接
| 机械性能 · 插入力 | <55N |
|---|---|
| 机械性能 · 拔出力 | >10N |
电气与信号
| 电气参数 · 额定电流 | 70A |
|---|---|
| 电气参数 · 绝缘电阻 | >5000MΩ |
| 电气参数 · 接触电阻 | ≤0.5mΩ |
| UL 参数 · 额定电压 | 1000V / 1000V / 1000V |
| UL 参数 · 额定电流 | 70A / 70A / 70A |
导线与线缆
| 接线数据 · 电缆截面积 | 8AWG(10mm²） |
|---|---|
| 接线数据 · 线缆外径 | 6.5~7.5mm |
材料与表面
| 材料数据 · 绝缘材料 | 尼龙 |
|---|---|
| 材料数据 · 夹紧环材料 | 硅橡胶 |
| 材料数据 · O 型密封圈材料 | 硅橡胶 |
| 材料数据 · 无卤 | 符合标准 |
| 材料数据 · 环保要求 | 符合 REACH/RoHS |
| 材料数据 · 触点材料 | 铜合金 |
| 材料数据 · 外壳颜色 | 橙色 |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境条件 · 工作环境温度（含温升） | -40℃-125℃ |
|---|---|
| 环境条件 · 储存 / 运输环境温度 | -40°C ~ +80°C |
其他技术参数
| 接线数据 · 连接点数量 | 1 |
|---|---|
| 接线数据 · 接线方式 | 压接 |
| 环境条件 · 防护等级（插合状态） | IP67 |
| 环境条件 · 海拔 | 2000m |
| 机械性能 · 插拔次数 | 100 |
| 标准与规范 · 标准与规范 | UL4128 |
| 电气参数 · 污染等级 | 3 |
| UL 参数 · AWG | 8 / 8 / 8 |
图纸与技术资料
选型常见问题
电流参数及对应条件是什么？
电气参数 · 额定电流: 70A; UL 参数 · 额定电流: 70A / 70A / 70A. 请保持各项标准、类别与测试条件对应。
电压参数及适用标准是什么？
UL 参数 · 额定电压: 1000V / 1000V / 1000V. 请保持各项标准、类别与测试条件对应。
接线数据 · 电缆截面积是什么？
接线数据 · 电缆截面积: 8AWG(10mm²）.
接线数据 · 连接点数量是什么？
接线数据 · 连接点数量: 1.
