电气参数 · 额定电流
UL DC1500V
储能连接器

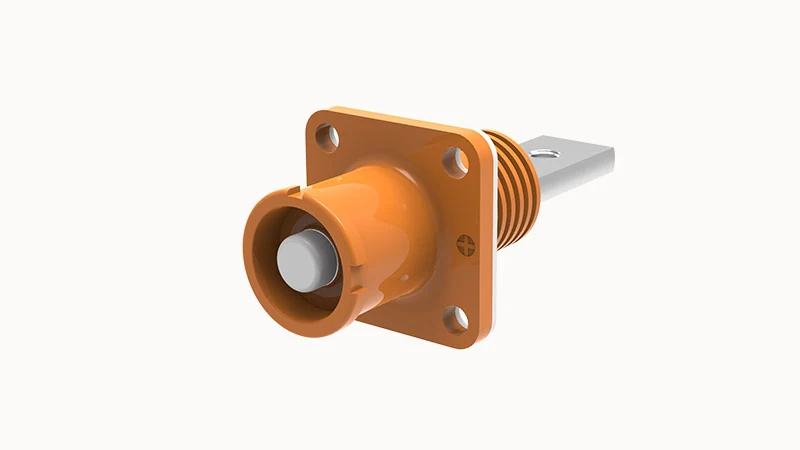

产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
电源与储能连接器
储能连接器 ESS-200A-50-B/S-OR-90
电气参数 · 额定电流: UL DC1500V · UL 参数 · 额定电压: 1500V / 1500V / 1500V
支持询价与选型协同
- 型号
- ESS-200A-50-B/S-OR-90
- 电气参数 · 额定电流
- UL DC1500V
- UL 参数 · 额定电压
- 1500V / 1500V / 1500V
- 接线数据 · 接线方式
- 母排/螺钉
- 环境条件 · 工作环境温度（含温升）
- -40℃-125℃
产品介绍
ESS-200A-50-B/S-OR-90，储能连接器。额定电流: UL DC1500V；额定电压: 1500V / 1500V / 1500V；接线方式: 母排/螺钉。
选型时请保持完整型号 ESS-200A-50-B/S-OR-90，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
UL 参数 · 额定电压
1500V / 1500V / 1500V
接线数据 · 接线方式
母排/螺钉
环境条件 · 工作环境温度（含温升）
-40℃-125℃
机械性能 · 插入力
<60N
产品图片
技术参数
产品识别
| 制造商订货号 | 20160003043 |
|---|
结构与连接
| 机械性能 · 插入力 | <60N |
|---|---|
| 机械性能 · 拔出力 | >10N |
电气与信号
| 电气参数 · 额定电流 | UL DC1500V |
|---|---|
| 电气参数 · 绝缘电阻 | >5000MΩ |
| 电气参数 · 接触电阻 | ≤0.5mΩ |
| UL 参数 · 额定电压 | 1500V / 1500V / 1500V |
| UL 参数 · 额定电流 | 200A / 200A / 200A |
材料与表面
| 材料数据 · 绝缘材料 | 尼龙 |
|---|---|
| 材料数据 · 无卤 | 符合标准 |
| 材料数据 · 环保要求 | 符合 REACH/RoHS |
| 材料数据 · 密封圈材料 | 硅橡胶 |
| 材料数据 · 触点材料 | 铜合金 |
| 材料数据 · 外壳颜色 | 橙色 |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境条件 · 工作环境温度（含温升） | -40℃-125℃ |
|---|---|
| 环境条件 · 储存 / 运输环境温度 | -40°C ~ +80°C |
其他技术参数
| 接线数据 · 接线方式 | 母排/螺钉 |
|---|---|
| 环境条件 · 防护等级（插合状态） | IP67 |
| 环境条件 · 海拔 | 2000m |
| 机械性能 · 插拔次数 | 100 |
| 标准与规范 · 标准与规范 | UL4128 |
| 电气参数 · 污染等级 | 3 |
| UL 参数 · AWG | 1/0 / 1/0 / 1/0 |
图纸与技术资料
选型常见问题
电流参数及对应条件是什么？
电气参数 · 额定电流: UL DC1500V; UL 参数 · 额定电流: 200A / 200A / 200A. 请保持各项标准、类别与测试条件对应。
电压参数及适用标准是什么？
UL 参数 · 额定电压: 1500V / 1500V / 1500V. 请保持各项标准、类别与测试条件对应。
接线数据 · 接线方式是什么？
接线数据 · 接线方式: 母排/螺钉.
环境条件 · 工作环境温度（含温升）是什么？
环境条件 · 工作环境温度（含温升）: -40℃-125℃.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
