间距
2.54mm
排母连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
线对板与线对线
排母连接器 · 2.54mm · 触点数量: 02 - 40P
系列参数范围：间距: 2.54mm · 位数: 02 - 40P
支持询价与选型协同
- 间距
- 2.54mm
- 位数
- 02 - 40P
- 安装方向
- 直角
- 适用线规
- # 22-28
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排母连接器，排母连接器。系列配置参数：间距: 2.54mm；位数: 02 - 40P；安装方向: 直角。
提交此产品的选型需求产品特点
位数
02 - 40P
安装方向
直角
适用线规
# 22-28
额定电流
1.0 AMP

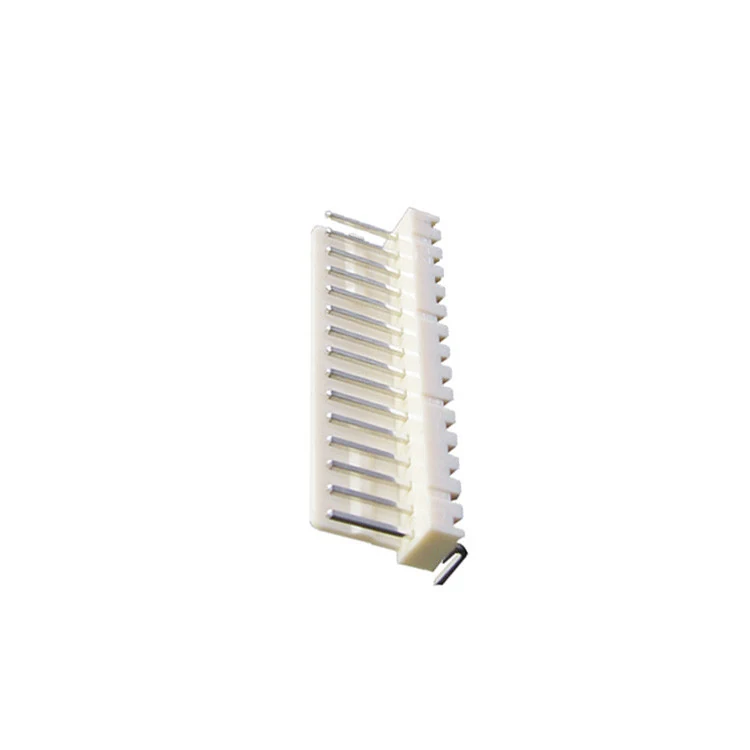

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 接口性别 | 薄型连接器座 |
|---|---|
| 位数 | 02 - 40P |
| 间距 | 2.54mm |
| 安装方向 | 直角 |
电气与信号
| 接触电阻 | 20m Ω 最大 |
|---|---|
| 耐受电压 | 250V AC/分钟 |
| 绝缘电阻 | 100m Ω 最小 |
| 额定电流 | 1.0 AMP |
导线与线缆
| 适用线规 | # 22-28 |
|---|
材料与表面
| 绝缘体材料 | 聚酯 (UL94V-0) |
|---|---|
| 触点材料 | 黄铜 |
环境条件
| 工作温度 | -25℃ 至 +85℃ |
|---|
其他技术参数
| 触点镀层 | Sn 覆盖于 / 超过 Ni |
|---|---|
| 类型 | 导线 至 电路板 连接器 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.54mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
位数：02 - 40P。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方向: 直角. 安装空间和配对结构按这一配置核对。
适用线规是什么？
适用线规: # 22-28.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
