间距
0.5mm
FPC / FFC 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
FPC / FFC 连接器 · 0.5mm · 触点数量: 4pin-68pin
系列参数范围：间距: 0.5mm · 针脚: 4pin-68pin
支持询价与选型协同
- 间距
- 0.5mm
- 针脚
- 4pin-68pin
- 安装方式
- 表面贴装, 直角
- 端接
- 焊接
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
FPC / FFC 连接器，FPC / FFC 连接器。系列配置参数：间距: 0.5mm；针脚: 4pin-68pin；安装方式: 表面贴装, 直角。
提交此产品的选型需求产品特点
针脚
4pin-68pin
安装方式
表面贴装, 直角
端接
焊接
触点材料
磷青铜

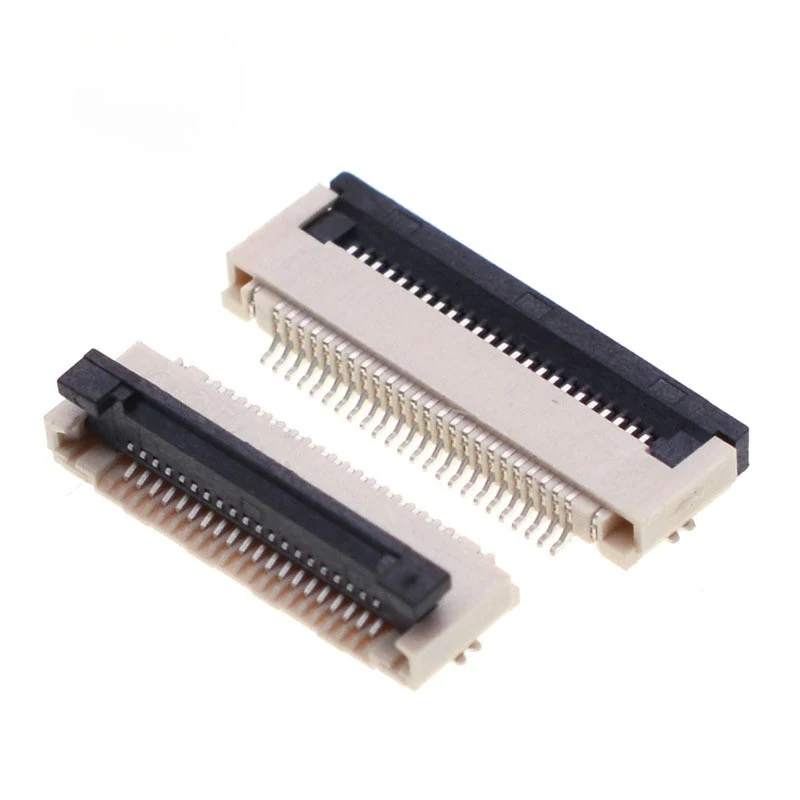

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 间距 | 0.5mm |
|---|---|
| 针脚 | 4pin-68pin |
| 接口性别 | 母端 |
| 安装方式 | 表面贴装, 直角 |
| 位数 | 4-68针脚 |
| 间距 | 0.020" (0.50mm) |
| 端接 | 焊接 |
| 板上高度 | 0.075" (1.90mm) |
| 插拔循环次数 | 25 |
电气与信号
| 工作频率 | 低 频率 |
|---|---|
| 额定电压 | 50V |
| 额定电流 | 0.5A |
导线与线缆
| 线缆端接类型 | 带凸片, 锥形 |
|---|
材料与表面
| 触点材料 | 磷青铜 |
|---|---|
| 触点表面处理 | 金 |
| 壳体材料 | 液晶聚合物 (LCP), 玻纤填充 |
| 驱动件材料 | 聚酰胺 (PA), 尼龙, 玻纤填充 |
| 材料阻燃等级 | UL94 V-0 |
| 触点镀层厚度 | 1.97µ内 (0.050µm) |
| 壳体颜色 | 米色 |
| 驱动件颜色 | 黑色 |
环境条件
| 工作温度 | -40°C ~ 105°C |
|---|
其他技术参数
| 接口类型 | ZIF |
|---|---|
| 柔性扁平线缆类型 | FFC, FPC |
| 连接器类型 | 触点, 底部 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：0.5mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
针脚：4pin-68pin。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: 表面贴装, 直角. 安装空间和配对结构按这一配置核对。
采用什么接线方式？
端接: 焊接. 安装空间和配对结构按这一配置核对。
