间距
0.5mm
FPC / FFC 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
FPC / FFC 连接器 · 0.5mm · SMT (表面贴装 技术)
系列参数范围：间距: 0.5mm · 安装方式: SMT (表面贴装 技术)
支持询价与选型协同
- 间距
- 0.5mm
- 安装方式
- SMT (表面贴装 技术)
- 材料
- LCP
- 高度
- 2.55
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
FPC / FFC 连接器，FPC / FFC 连接器。系列配置参数：间距: 0.5mm；安装方式: SMT (表面贴装 技术)；材料: LCP。
提交此产品的选型需求产品特点
安装方式
SMT (表面贴装 技术)
材料
LCP
高度
2.55
镀层
镀金

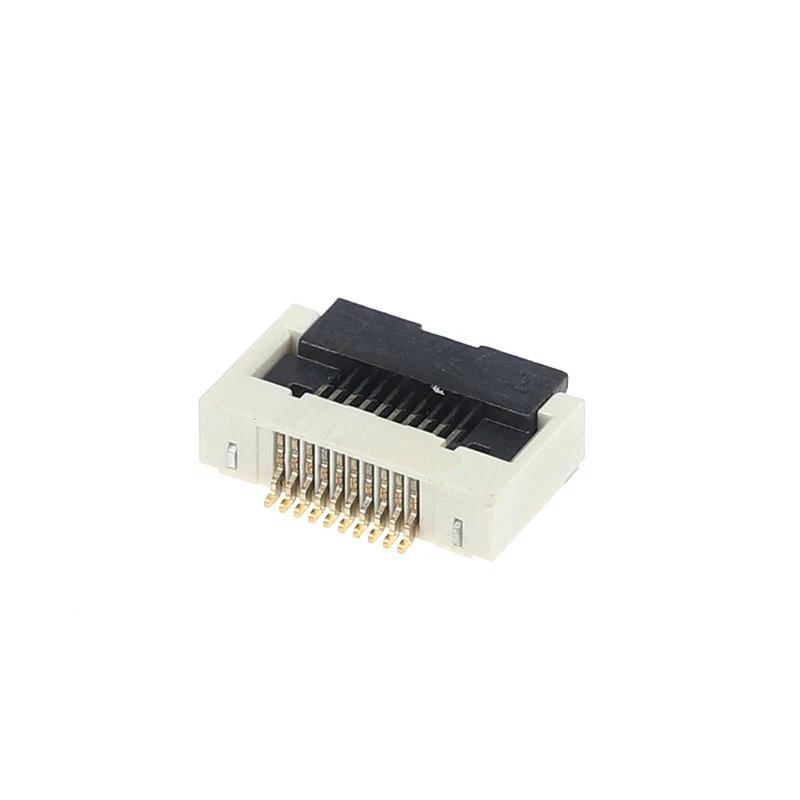

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 间距 | 0.5mm |
|---|---|
| 高度 | 2.55 |
| 连接器间距 | 0.5mm |
| 安装方式 | SMT (表面贴装 技术) |
| 连接器高度 | 2.55mm |
| 锁紧方式 | 前部 翻转 盖板 |
电气与信号
| 接触电阻 | ≤55mΩ (典型值) |
|---|---|
| 额定电流 | 0.5A AC/DC (典型值) |
| 额定电压 | 50V AC/DC (典型值) |
| 绝缘电阻 | ≥500MΩ |
| 耐电压 | 500V AC (典型值) |
导线与线缆
| 线缆插入方向 | 卧式 |
|---|---|
| 适用线缆类型 | FFC / FPC 扁平柔性线缆 |
| 适用 FPC 厚度 | 通常 0.30mm |
材料与表面
| 材料 | LCP |
|---|---|
| 镀层 | 镀金 |
| 端子材料 | 黄铜 |
| 壳体材料 | LCP (液晶聚合物) |
| 端子材料 | 磷青铜 / 铜合金 |
| 触点镀层 | 镀金 |
环境条件
| 工作温度 | -25°C 至 +85°C (典型值) |
|---|---|
| 储存温度 | -40°C 至 +85°C (典型值, 取决于型号) |
其他技术参数
| 类型 | 锁扣 |
|---|---|
| 产品类型 | FFC/FPC 连接器 |
| 连接器样式 | 翻转 锁扣 / 蝶式锁扣 |
| 触点位置 | 底部 触点 |
| 触点位置 | 多种 针脚 可提供 |
| 壳体阻燃等级 | UL94V-0 |
| 焊接工艺 | SMT 回流焊 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：0.5mm。PCB 焊盘或配对接口的间距应与所选配置一致。
采用什么安装方式？
安装方式: SMT (表面贴装 技术). 安装空间和配对结构按这一配置核对。
材料是什么？
材料: LCP.
高度是什么？
高度: 2.55.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
