间距
0.5mm
FPC / FFC 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
FPC / FFC 连接器 · 0.5mm · 触点数量: 60 针脚
系列参数范围：间距: 0.5mm · 触点数量: 60 针脚
支持询价与选型协同
- 间距
- 0.5mm
- 触点数量
- 60 针脚
- 安装方式
- SMT 表面贴装
- 材料
- LCP
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
FPC / FFC 连接器，FPC / FFC 连接器。系列配置参数：间距: 0.5mm；触点数量: 60 针脚；安装方式: SMT 表面贴装。
提交此产品的选型需求产品特点
触点数量
60 针脚
安装方式
SMT 表面贴装
材料
LCP
高度
5.2

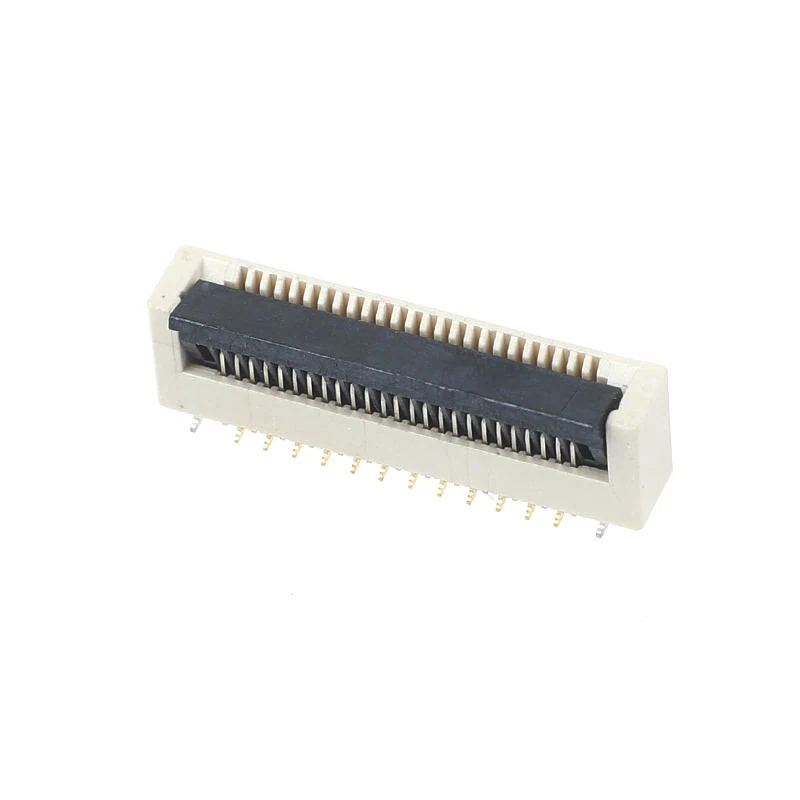

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 间距 | 0.5mm |
|---|---|
| 高度 | 5.2 |
| 触点数量 | 60 针脚 |
| 安装方式 | SMT 表面贴装 |
| 安装方向 | 立式 |
| 连接器高度 | 5.2mm |
| 锁紧结构 | 翻转 卡扣 锁扣 |
电气与信号
| 额定电流 | 0.5A AC/DC (典型值) |
|---|---|
| 额定电压 | 50V AC/DC (典型值) |
| 接触电阻 | ≤50mΩ (典型值) |
| 绝缘电阻 | ≥500MΩ (典型值) |
| 耐电压 | 150V AC (典型值) |
| 耐湿性 | 适用于室内电子设备 |
导线与线缆
| 线缆类型 | FFC / FPC 柔性线缆 |
|---|---|
| 适用 PCB 板厚 | 约. 1.0-1.6mm (取决于型号) |
材料与表面
| 材料 | LCP |
|---|---|
| 镀层 | 镀金 |
| 端子材料 | 黄铜 |
| 壳体材料 | LCP / 高温热塑性塑料 |
| 触点材料 | 铜合金 / 磷青铜 |
| 触点镀层 | 镀金 |
环境条件
| 工作温度 | -25°C 至 +85°C (典型值) |
|---|---|
| 耐高温性 | 适用 用于 铅-无 SMT 回流 工艺 |
其他技术参数
| 类型 | 锁扣 |
|---|---|
| 产品类型 | FPC / FFC 线缆 连接器 |
| 连接器样式 | 翻盖锁扣 / 翻转 锁扣 |
| 触点位置 | 立式 正向 触点 |
| 焊接类型 | SMT 回流焊 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：0.5mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
触点数量：60 针脚。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: SMT 表面贴装. 安装空间和配对结构按这一配置核对。
材料是什么？
材料: LCP.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
