间距
1.0mm
FPC / FFC 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
FPC / FFC 连接器 · 1.0mm · 触点数量: 4-40针脚 · 高度 2.5mm
系列参数范围：间距: 1.0mm · 位数: 4-40针脚
支持询价与选型协同
- 间距
- 1.0mm
- 位数
- 4-40针脚
- 安装方式
- SMT/ZIF
- 壳体
- LCP UL94V-0 本色
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
FPC / FFC 连接器，FPC / FFC 连接器。系列配置参数：间距: 1.0mm；位数: 4-40针脚；安装方式: SMT/ZIF。
提交此产品的选型需求产品特点
位数
4-40针脚
安装方式
SMT/ZIF
壳体
LCP UL94V-0 本色
高度
2.5mm

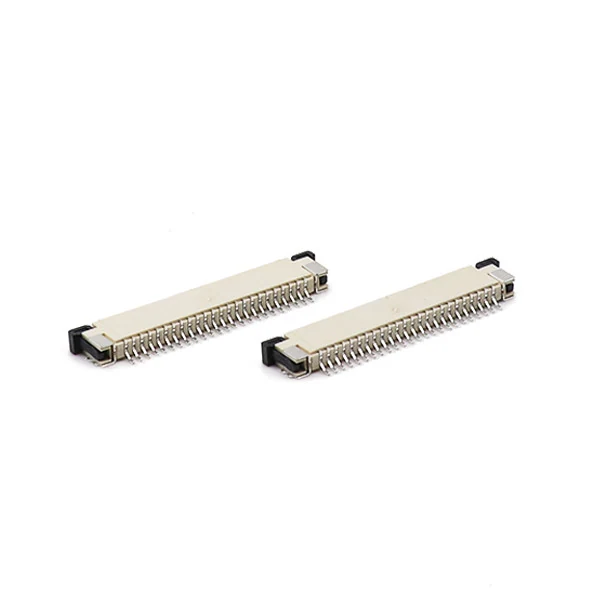

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 间距 | 1.0mm |
|---|---|
| 高度 | 2.5mm |
| 位数 | 4-40针脚 |
| 位数 | 4-40针脚 |
| 安装方式 | SMT/ZIF |
电气与信号
| 额定电流 | 0.5A/针脚 最大 |
|---|---|
| 额定电压 | 50V AC/DC 最大 |
材料与表面
| 壳体 | LCP UL94V-0 本色 |
|---|---|
| 盖板材料 | LCP UL94V-0 黑色 |
| 镀层 | 锡镀层 / 金镀层 |
环境条件
| 工作温度 | -25℃ 至 +85℃ |
|---|
其他技术参数
| 接触端子 | 铜合金 |
|---|---|
| 接触位置 | 单面接触 |
| 类型 | 滑动锁扣 |
| 耐电压 | 250V AC,1min |
| 接触端子 | 铜合金 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：1.0mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
位数：4-40针脚。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: SMT/ZIF. 安装空间和配对结构按这一配置核对。
壳体是什么？
壳体: LCP UL94V-0 本色.
