重载连接器插芯
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
重载连接器

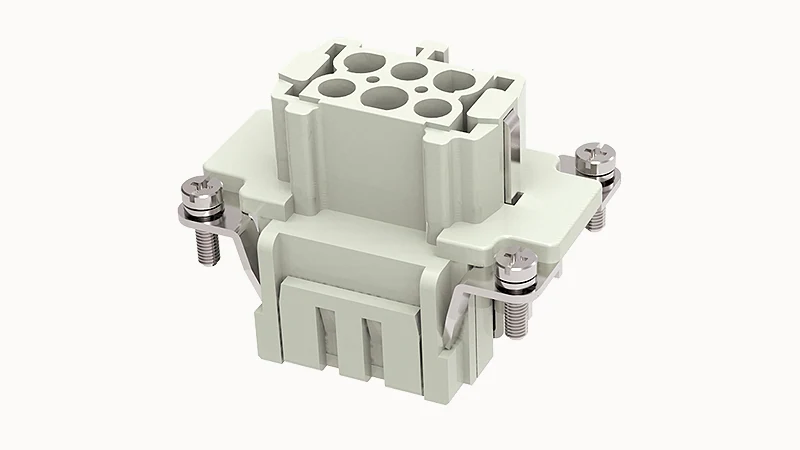

重载连接器插芯 DE-006-FC · 触点数量: 6
版本 · 位数: 6 · 版本 · 母端 / 公端: 母端
支持询价与选型协同
- 型号
- DE-006-FC
- 版本 · 位数
- 6
- 版本 · 母端 / 公端
- 母端
- 版本 · 接线方式
- 压接连接
- 电气参数 · 额定电流
- 16A
产品介绍
产品特点
版本 · 母端 / 公端
母端
版本 · 接线方式
压接连接
电气参数 · 额定电流
16A
电气参数 · 额定脉冲电压
6KV
产品图片
技术参数
产品识别
| 制造商订货号 | 21020000111 |
|---|
结构与连接
| 版本 · 接线方式 | 压接连接 |
|---|---|
| 版本 · 母端 / 公端 | 母端 |
| 版本 · 尺寸 | 6B |
| 版本 · 位数 | 6 |
| 电气参数 · 插拔循环次数 | ≥500 时间 |
| 电气参数 · 剥线长度 | 7.5mm |
电气与信号
| 电气参数 · 额定电流 | 16A |
|---|---|
| 电气参数 · 额定脉冲电压 | 6KV |
| 电气参数 · 绝缘电阻 | ≥10000MΩ |
| 电气参数 · 接触电阻 | ≤1mΩ |
| UL 参数 · 额定电压 | 500V |
| UL 参数 · 额定电流 | 16A |
导线与线缆
| 电气参数 · 导体截面积 (mm²) | 0.14-4.0mm² |
|---|---|
| 电气参数 · 导体截面积 (AWG) | 26-12AWG |
| UL 参数 · 截面积 | 26-12AWG |
材料与表面
| 材料特性 · 插芯材料 | 聚碳酸酯（PC） |
|---|---|
| 材料特性 · 触点材料 | 铜合金 |
| 材料特性 · 触点表面处理 | 镀银 / 镀金 |
| 材料特性 · 阻燃等级 | V-0 |
| 材料特性 · 颜色 | 灰色/白色（RAL 7032） |
| 材料特性 · RoHS | 符合 RoHS 豁免条款 |
环境条件
| 电气参数 · 温度范围 | -40℃~+125℃ |
|---|
其他技术参数
| 标识 · 分类 | 插芯 |
|---|---|
| 标识 · 系列 | DE |
| 版本 · 保护接地触点（PE） | 是 |
| 电气参数 · 污染等级 | 3 |
| 标准 · 连接适用标准 | DIN EN 60664 DIN EN 61984 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
版本 · 位数：6。若为范围或多个选项，需要确定具体位数及针位定义。
版本 · 母端 / 公端是什么？
版本 · 母端 / 公端: 母端.
采用什么接线方式？
版本 · 接线方式: 压接连接. 安装空间和配对结构按这一配置核对。
电流参数及对应条件是什么？
电气参数 · 额定电流: 16A; UL 参数 · 额定电流: 16A. 请保持各项标准、类别与测试条件对应。
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
