结构属性 · 间距
7.62mm
PCB 插拔端子插头
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
接线端子

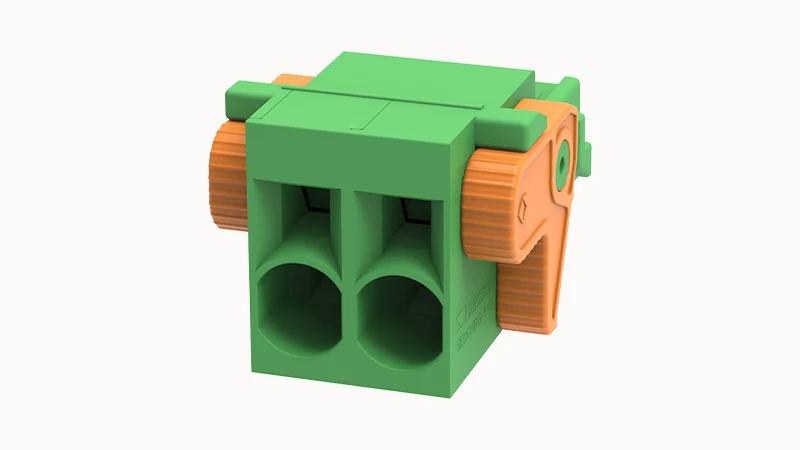

PCB 插拔端子插头 5EDGKDG-7.62-02P · 7.62mm · 触点数量: 2
结构属性 · 间距: 7.62mm · 结构属性 · 电位数量: 2
支持询价与选型协同
- 型号
- 5EDGKDG-7.62-02P
- 结构属性 · 间距
- 7.62mm
- 结构属性 · 电位数量
- 2
- 结构属性 · 接线方式
- 直插式弹簧连接
- 接线能力 · 刚性导线截面积
- 0.2~10mm²
产品介绍
5EDGKDG-7.62-02P，PCB 插拔端子插头。间距: 7.62mm；电位数量: 2；接线方式: 直插式弹簧连接。
选型时请保持完整型号 5EDGKDG-7.62-02P，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
结构属性 · 电位数量
2
结构属性 · 接线方式
直插式弹簧连接
接线能力 · 刚性导线截面积
0.2~10mm²
UL 电气参数 · 额定电流 (C)
35A
产品图片
技术参数
产品识别
| 制造商订货号 | 10020009315 |
|---|
结构与连接
| 接线能力 · 剥线长度 | 14mm |
|---|---|
| 结构属性 · 连接方向 | 0° |
| 结构属性 · 接线方式 | 直插式弹簧连接 |
| 结构属性 · 间距 | 7.62mm |
| 结构属性 · 电位数量 | 2 |
电气与信号
| UL 电气参数 · 额定电流 (C) | 35A |
|---|---|
| UL 电气参数 · 额定电压 (B) | 600V |
| UL 电气参数 · 额定电压 (C) | 600V |
| UL 电气参数 · 额定电流 (B) | 35A |
| IEC 电气参数 · 额定电压 | 1000V |
| IEC 电气参数 · 额定电压 (III/3) | 1000V |
| IEC 电气参数 · 额定电流 | 41A |
| IEC 电气参数 · 额定电压 (III/2) | 1000V |
| IEC 电气参数 · 额定电压 (II/2) | 1000V |
| IEC 电气参数 · 额定冲击电压 (III/3) | 8KV |
| IEC 电气参数 · 额定冲击电压 (III/2) | 8KV |
| IEC 电气参数 · 额定冲击电压 (II/2) | 6KV |
| VDE 参数 · 过电压类别 / 污染等级 [过电压类别 / 污染等级: III/3] | III/3 |
| VDE 参数 · 过电压类别 / 污染等级 [过电压类别 / 污染等级: III/2] | III/2 |
| VDE 参数 · 过电压类别 / 污染等级 [过电压类别 / 污染等级: II/2] | II/2 |
| UL 参数 · 额定电压 [应用类别: B] | 600 |
| UL 参数 · 额定电压 [应用类别: C] | 600 |
| UL 参数 · 额定电流 [应用类别: B] | 35 |
| UL 参数 · 额定电流 [应用类别: C] | 35 |
导线与线缆
| 接线能力 · 刚性导线截面积 | 0.2~10mm² |
|---|---|
| 接线能力 · 柔性导线截面积 | 0.2~10mm² |
材料与表面
| 材料数据 · 触点材料 | 铜 |
|---|---|
| 材料数据 · 触点表面金属 | 镀锡 |
| 材料数据 · 接触区金属表面 | 镀锡 |
| 材料数据 · 绝缘材料 | PA66 |
| 材料数据 · 外壳颜色 | 绿色 |
| 材料数据 · 绝缘材料组 | Ⅰ |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境参数 · 装配环境温度 | -5℃~100℃ |
|---|---|
| 环境参数 · 工作环境温度 | -40℃~105℃(取决于降额曲线) |
| 环境参数 · 储存 / 运输环境温度 | -40℃~70℃ |
其他技术参数
| 包装信息 · 包装方式 | 盒装 |
|---|---|
| 接线能力 · AWG | 24~8AWG |
| 结构属性 · 是否可插拔 | 是 |
| 结构属性 · 排数 | 1 |
| 机械测试 · 测试规范 | IEC61984/ UL1059 |
| 环境参数 · 储存 / 运输相对湿度 | 30% ~ 70% |
| 附件盒 / 外壳 · 编码条 | 5EDG-PWI |
| UL 参数 · 应用类别 [应用类别: B] | B |
| UL 参数 · 应用类别 [应用类别: C] | C |
| UL 参数 · 应用类别 [应用类别: D] | D |
图纸与技术资料
选型常见问题
连接间距是多少？
结构属性 · 间距：7.62mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
结构属性 · 电位数量：2。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么接线方式？
结构属性 · 接线方式: 直插式弹簧连接. 安装空间和配对结构按这一配置核对。
接线能力 · 刚性导线截面积是什么？
接线能力 · 刚性导线截面积: 0.2~10mm².
