结构属性 · 间距
7.5mm
PCB 插拔端子插头
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
接线端子

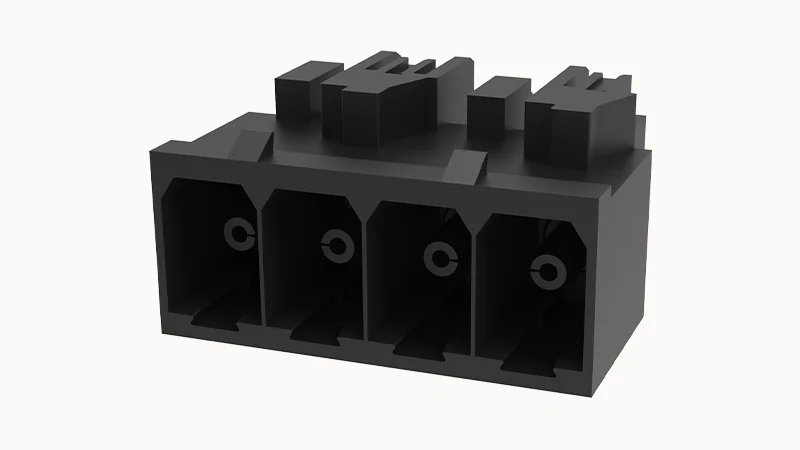

PCB 插拔端子插头 9EDGVHB-7.5-04P · 7.5mm · 触点数量: 4
结构属性 · 间距: 7.5mm · 结构属性 · 电位数量: 4
支持询价与选型协同
- 型号
- 9EDGVHB-7.5-04P
- 结构属性 · 间距
- 7.5mm
- 结构属性 · 电位数量
- 4
- UL 电气参数 · 额定电流 (B)
- 40A
- UL 电气参数 · 额定电压 (B)
- 600V
产品介绍
9EDGVHB-7.5-04P，PCB 插拔端子插头。间距: 7.5mm；电位数量: 4；额定电流 (B): 40A。
选型时请保持完整型号 9EDGVHB-7.5-04P，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
结构属性 · 电位数量
4
UL 电气参数 · 额定电流 (B)
40A
UL 电气参数 · 额定电压 (B)
600V
包装信息 · 包装方式
盒装
产品图片
技术参数
产品识别
| 制造商订货号 | 10020001615 |
|---|
结构与连接
| 结构属性 · 间距 | 7.5mm |
|---|---|
| 结构属性 · 电位数量 | 4 |
电气与信号
| UL 电气参数 · 额定电压 (B) | 600V |
|---|---|
| UL 电气参数 · 额定电压 (C) | 600V |
| UL 电气参数 · 额定电压 (D) | 600V |
| UL 电气参数 · 额定电流 (B) | 40A |
| UL 电气参数 · 额定电流 (D) | 5A |
| UL 电气参数 · 额定电流 (C) | 40A |
| IEC 电气参数 · 额定电压 | 1000V |
| IEC 电气参数 · 额定电压 (III/3) | 1000V |
| IEC 电气参数 · 额定电流 | 3A |
| IEC 电气参数 · 额定电压 (III/2) | 1000V |
| IEC 电气参数 · 额定电压 (II/2) | 1000V |
| IEC 电气参数 · 额定冲击电压 (III/3) | 8KV |
| IEC 电气参数 · 额定冲击电压 (III/2) | 8KV |
| IEC 电气参数 · 额定冲击电压 (II/2) | 6KV |
| UL 参数 · 额定电压 [应用类别: B] | 600V |
| UL 参数 · 额定电压 [应用类别: C] | 600V |
| UL 参数 · 额定电压 [应用类别: D] | 600V |
| UL 参数 · 额定电流 [应用类别: B] | 40A |
| UL 参数 · 额定电流 [应用类别: C] | 40A |
| UL 参数 · 额定电流 [应用类别: D] | 5A |
材料与表面
| 材料数据 · 环境事项 | 符合 REACH/RoHS |
|---|---|
| 材料数据 · 触点材料 | 铜 |
| 材料数据 · 接触区金属表面 | 镀锡 |
| 材料数据 · 绝缘材料 | PA66 |
| 材料数据 · 外壳颜色 | 黑色 |
| 材料数据 · 绝缘材料组 | Ⅰ |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境参数 · 工作环境温度 | -40℃~105℃(取决于降额曲线) |
|---|
其他技术参数
| 包装信息 · 包装方式 | 盒装 |
|---|---|
| 结构属性 · 安装方式 | PCB 焊接 |
| 结构属性 · 是否可插拔 | 是 |
| 结构属性 · 排数 | 1 |
| UL 参数 · 应用类别 [应用类别: B] | B |
| UL 参数 · 应用类别 [应用类别: C] | C |
| UL 参数 · 应用类别 [应用类别: D] | D |
图纸与技术资料
选型常见问题
连接间距是多少？
结构属性 · 间距：7.5mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
结构属性 · 电位数量：4。若为范围或多个选项，需要确定具体位数及针位定义。
电流参数及对应条件是什么？
UL 电气参数 · 额定电流 (B): 40A; UL 电气参数 · 额定电流 (D): 5A; UL 电气参数 · 额定电流 (C): 40A; IEC 电气参数 · 额定电流: 3A; UL 参数 · 额定电流 [应用类别: B]: 40A; UL 参数 · 额定电流 [应用类别: C]: 40A; UL 参数 · 额定电流 [应用类别: D]: 5A. 请保持各项标准、类别与测试条件对应。
电压参数及适用标准是什么？
UL 电气参数 · 额定电压 (B): 600V; UL 电气参数 · 额定电压 (C): 600V; UL 电气参数 · 额定电压 (D): 600V; IEC 电气参数 · 额定电压: 1000V; IEC 电气参数 · 额定电压 (III/3): 1000V; IEC 电气参数 · 额定电压 (III/2): 1000V; IEC 电气参数 · 额定电压 (II/2): 1000V; IEC 电气参数 · 额定冲击电压 (III/3): 8KV; IEC 电气参数 · 额定冲击电压 (III/2): 8KV; IEC 电气参数 · 额定冲击电压 (II/2): 6KV; UL 参数 · 额定电压 [应用类别: B]: 600V; UL 参数 · 额定电压 [应用类别: C]: 600V; UL 参数 · 额定电压 [应用类别: D]: 600V. 请保持各项标准、类别与测试条件对应。
