6.35mm
PCB 插拔端子插头

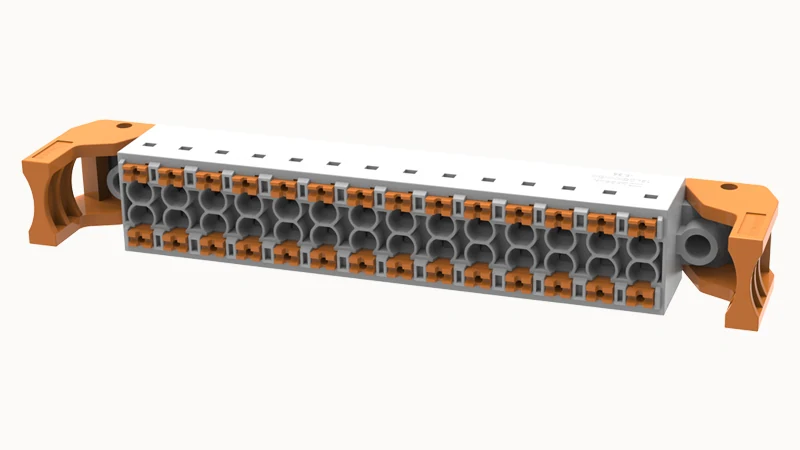

产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
接线端子
PCB 插拔端子插头 15EDGKNHGM-6.35-28P · 6.35mm · 触点数量: 28
结构属性 · 间距: 6.35mm · 结构属性 · 电位数量: 28
支持询价与选型协同
- 型号
- 15EDGKNHGM-6.35-28P
- 结构属性 · 间距
- 6.35mm
- 结构属性 · 电位数量
- 28
- 结构属性 · 接线方式
- 直插式弹簧连接
- 接线能力 · 刚性导线截面积
- 0.5~1.5mm²
产品介绍
15EDGKNHGM-6.35-28P，PCB 插拔端子插头。间距: 6.35mm；电位数量: 28；接线方式: 直插式弹簧连接。
选型时请保持完整型号 15EDGKNHGM-6.35-28P，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
结构属性 · 电位数量
28
结构属性 · 接线方式
直插式弹簧连接
接线能力 · 刚性导线截面积
0.5~1.5mm²
UL 电气参数 · 额定电流 (B)
6A
产品图片
技术参数
产品识别
| 制造商订货号 | 10020008884 |
|---|
结构与连接
| 接线能力 · 剥线长度 | 12mm |
|---|---|
| 结构属性 · 连接方向 | 0° |
| 结构属性 · 接线方式 | 直插式弹簧连接 |
| 结构属性 · 间距 | 6.35mm |
| 结构属性 · 电位数量 | 28 |
电气与信号
| UL 电气参数 · 额定电压 (B) | 300V |
|---|---|
| UL 电气参数 · 额定电压 (D) | 300V |
| UL 电气参数 · 额定电流 (B) | 6A |
| UL 电气参数 · 额定电流 (D) | 6A |
| IEC 电气参数 · 额定电压 | 400V |
| IEC 电气参数 · 额定电压 (III/3) | 320V |
| IEC 电气参数 · 额定电流 | 6A |
| IEC 电气参数 · 额定电压 (III/2) | 400V |
| IEC 电气参数 · 额定电压 (II/2) | 630V |
| IEC 电气参数 · 额定冲击电压 (III/3) | 4KV |
| IEC 电气参数 · 额定冲击电压 (III/2) | 4KV |
| IEC 电气参数 · 额定冲击电压 (II/2) | 4KV |
导线与线缆
| 接线能力 · 刚性导线截面积 | 0.5~1.5mm² |
|---|---|
| 接线能力 · 柔性导线截面积 | 0.5~1.5mm² |
材料与表面
| 材料数据 · 环境事项 | 符合 REACH/RoHS |
|---|---|
| 材料数据 · 触点材料 | 铜合金 |
| 材料数据 · 触点表面金属 | 镀锡 |
| 材料数据 · 接触区金属表面 | 镀锡 |
| 材料数据 · 绝缘材料 | PA66 |
| 材料数据 · 外壳颜色 | 灰色 |
| 材料数据 · 绝缘材料组 | Ⅰ |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境参数 · 装配环境温度 | -5℃~100℃ |
|---|---|
| 环境参数 · 工作环境温度 | -40℃~105℃(取决于降额曲线) |
| 环境参数 · 储存 / 运输环境温度 | -40℃~70℃ |
其他技术参数
| 包装信息 · 包装方式 | 盒装 |
|---|---|
| 气候试验 · 防护等级 | IP20 |
| 接线能力 · AWG | 20~16AWG |
| 结构属性 · 是否可插拔 | 是 |
| 结构属性 · 排数 | 2 |
| 机械测试 · 测试规范 | IEC61984/ UL1059 |
| 环境参数 · 储存 / 运输相对湿度 | 30% ~ 70% |
