结构属性 · 间距
7.62mm
PCB 插拔端子插头
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
接线端子

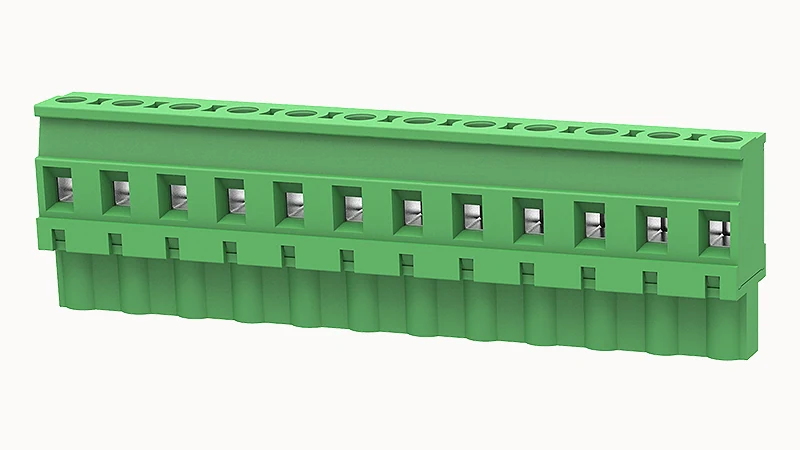

PCB 插拔端子插头 2EDGKB-7.62-12P · 7.62mm · 触点数量: 12
结构属性 · 间距: 7.62mm · 结构属性 · 电位数量: 12
支持询价与选型协同
- 型号
- 2EDGKB-7.62-12P
- 结构属性 · 间距
- 7.62mm
- 结构属性 · 电位数量
- 12
- 结构属性 · 接线方式
- 螺钉连接
- 接线能力 · 刚性导线截面积
- 1.0~2.5mm²
产品介绍
2EDGKB-7.62-12P，PCB 插拔端子插头。间距: 7.62mm；电位数量: 12；接线方式: 螺钉连接。
选型时请保持完整型号 2EDGKB-7.62-12P，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
结构属性 · 电位数量
12
结构属性 · 接线方式
螺钉连接
接线能力 · 刚性导线截面积
1.0~2.5mm²
UL 电气参数 · 额定电流 (B)
15A
产品图片
技术参数
产品识别
| 制造商订货号 | 10010002078 |
|---|
结构与连接
| 接线能力 · 扭矩 | 0.5N.m |
|---|---|
| 接线能力 · 剥线长度 | 7mm |
| 结构属性 · 连接方向 | 90° |
| 结构属性 · 接线方式 | 螺钉连接 |
| 结构属性 · 间距 | 7.62mm |
| 结构属性 · 电位数量 | 12 |
电气与信号
| UL 电气参数 · 额定电压 (B) | 300V |
|---|---|
| UL 电气参数 · 额定电压 (D) | 300V |
| UL 电气参数 · 额定电流 (B) | 15A |
| UL 电气参数 · 额定电流 (D) | 10A |
| IEC 电气参数 · 额定电压 | 400V |
| IEC 电气参数 · 额定电流 | 18A |
| IEC 电气参数 · 额定电压 (III/2) | 400V |
| IEC 电气参数 · 额定冲击电压 (III/2) | 4KV |
导线与线缆
| 接线能力 · 刚性导线截面积 | 1.0~2.5mm² |
|---|---|
| 接线能力 · 柔性导线截面积 | 1.0~2.5mm² |
材料与表面
| 材料数据 · 环境事项 | 符合 REACH/RoHS |
|---|---|
| 材料数据 · 触点材料 | 铜合金 |
| 材料数据 · 触点表面金属 | 镀锡 |
| 材料数据 · 接触区金属表面 | 镀锡 |
| 材料数据 · 绝缘材料 | PA66 |
| 材料数据 · 绝缘材料组 | Ⅰ |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境参数 · 工作环境温度 | -40℃~105℃(取决于降额曲线) |
|---|
其他技术参数
| 接线能力 · AWG | 28~12AWG |
|---|---|
| 结构属性 · 螺丝刀 | 一字螺丝刀 |
| 结构属性 · 螺纹 | M3 |
| 结构属性 · 是否可插拔 | 是 |
| 结构属性 · 排数 | 1 |
| 机械测试 · 测试规范 | IEC61984/ UL1059 |
图纸与技术资料
选型常见问题
连接间距是多少？
结构属性 · 间距：7.62mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
结构属性 · 电位数量：12。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么接线方式？
结构属性 · 接线方式: 螺钉连接. 安装空间和配对结构按这一配置核对。
接线能力 · 刚性导线截面积是什么？
接线能力 · 刚性导线截面积: 1.0~2.5mm².
