3.5mm
PCB 插拔端子插座

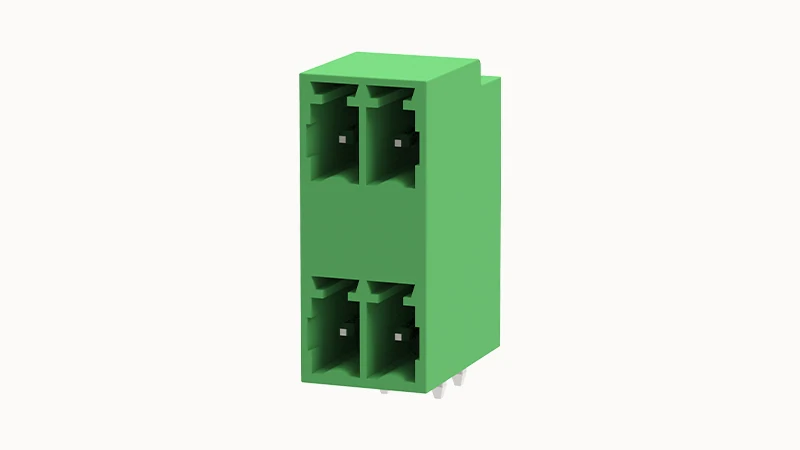

产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
接线端子
PCB 插拔端子插座 15EDGRHB-3.5-04P · 3.5mm · 触点数量: 4
结构属性 · 间距: 3.5mm · 结构属性 · 电位数量: 4
支持询价与选型协同
- 型号
- 15EDGRHB-3.5-04P
- 结构属性 · 间距
- 3.5mm
- 结构属性 · 电位数量
- 4
- UL 电气参数 · 额定电流 (B)
- 8A
- UL 电气参数 · 额定电压 (B)
- 300V
产品介绍
15EDGRHB-3.5-04P，PCB 插拔端子插座。间距: 3.5mm；电位数量: 4；额定电流 (B): 8A。
选型时请保持完整型号 15EDGRHB-3.5-04P，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
结构属性 · 电位数量
4
UL 电气参数 · 额定电流 (B)
8A
UL 电气参数 · 额定电压 (B)
300V
包装信息 · 包装方式
盒装
产品图片
技术参数
产品识别
| 制造商订货号 | 10030005927 |
|---|
结构与连接
| 结构属性 · 连接方向 | 0° |
|---|---|
| 结构属性 · 间距 | 3.5mm |
| 结构属性 · 电位数量 | 4 |
电气与信号
| UL 电气参数 · 额定电压 (B) | 300V |
|---|---|
| UL 电气参数 · 额定电压 (D) | 300V |
| UL 电气参数 · 额定电流 (B) | 8A |
| UL 电气参数 · 额定电流 (D) | 8A |
| IEC 电气参数 · 额定电压 | 250V |
| IEC 电气参数 · 额定电压 (III/3) | 160V |
| IEC 电气参数 · 额定电流 | 8A |
| IEC 电气参数 · 额定电压 (III/2) | 250V |
| IEC 电气参数 · 额定电压 (II/2) | 250V |
| IEC 电气参数 · 额定冲击电压 (III/3) | 2.5KV |
| IEC 电气参数 · 额定冲击电压 (III/2) | 2.5KV |
| IEC 电气参数 · 额定冲击电压 (II/2) | 2.5KV |
| VDE 参数 · 过电压类别 / 污染等级 [过电压类别 / 污染等级: III/3] | III/3 |
| VDE 参数 · 过电压类别 / 污染等级 [过电压类别 / 污染等级: III/2] | III/2 |
| VDE 参数 · 过电压类别 / 污染等级 [过电压类别 / 污染等级: II/2] | II/2 |
| UL 参数 · 额定电压 [应用类别: B] | 300 |
| UL 参数 · 额定电压 [应用类别: D] | 300 |
| UL 参数 · 额定电流 [应用类别: B] | 8 |
| UL 参数 · 额定电流 [应用类别: D] | 8 |
材料与表面
| 材料数据 · 环境事项 | 符合 REACH/RoHS |
|---|---|
| 材料数据 · 触点材料 | 铜 |
| 材料数据 · 接触区金属表面 | 镀锡 |
| 材料数据 · 绝缘材料 | PA66 |
| 材料数据 · 外壳颜色 | 绿色 |
| 材料数据 · 绝缘材料组 | Ⅰ |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境参数 · 装配环境温度 | -5℃~100℃ |
|---|---|
| 环境参数 · 工作环境温度 | -40℃~105℃(取决于降额曲线) |
| 环境参数 · 储存 / 运输环境温度 | -40℃~70℃ |
其他技术参数
| 包装信息 · 包装方式 | 盒装 |
|---|---|
| 加工说明 · 工艺 | 波峰焊/手工焊接 |
| 结构属性 · 安装方式 | PCB 焊接 |
| 结构属性 · 针脚排列 | 双排直列 |
| 结构属性 · 是否可插拔 | 是 |
| 结构属性 · 排数 | 2 |
| 机械测试 · 测试规范 | IEC61984/ UL1059 |
| 环境参数 · 储存 / 运输相对湿度 | 30% ~ 70% |
| 附件盒 / 外壳 · 编码条 | 15EDG-PWI |
| UL 参数 · 应用类别 [应用类别: B] | B |
| UL 参数 · 应用类别 [应用类别: C] | C |
| UL 参数 · 应用类别 [应用类别: D] | D |
