结构属性 · 间距
9.5mm
接线端子
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
接线端子

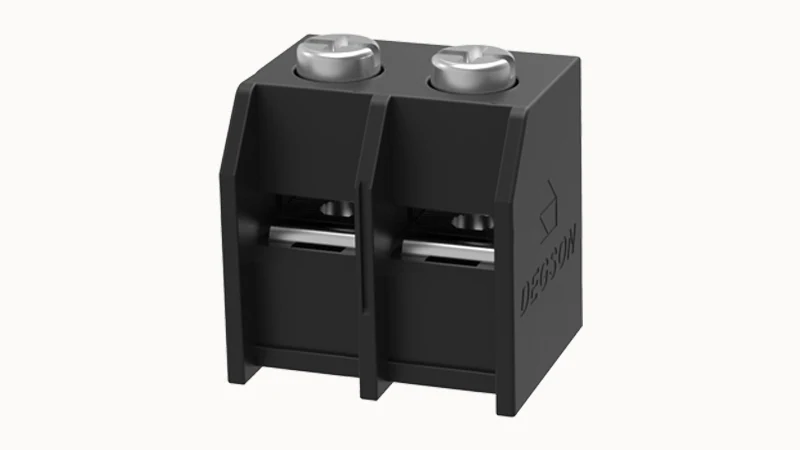

接线端子 DG46SU-02P · 9.5mm · 触点数量: 2
结构属性 · 间距: 9.5mm · 结构属性 · 电位数量: 2
支持询价与选型协同
- 型号
- DG46SU-02P
- 结构属性 · 间距
- 9.5mm
- 结构属性 · 电位数量
- 2
- 结构属性 · 接线方式
- 螺钉连接
- UL 电气参数 · 额定电流 (B)
- 30A
产品介绍
产品特点
结构属性 · 电位数量
2
结构属性 · 接线方式
螺钉连接
UL 电气参数 · 额定电流 (B)
30A
UL 电气参数 · 额定电压 (B)
300V
产品图片
技术参数
产品识别
| 制造商订货号 | 12030000504 |
|---|
结构与连接
| 接线能力 · 扭矩 | 1.2N.m |
|---|---|
| 结构属性 · 接线方式 | 螺钉连接 |
| 结构属性 · 间距 | 9.5mm |
| 结构属性 · 电位数量 | 2 |
电气与信号
| UL 电气参数 · 额定电压 (B) | 300V |
|---|---|
| UL 电气参数 · 额定电流 (B) | 30A |
| UL 参数 · 额定电压 [使用组别: B] | 300V |
| UL 参数 · 额定电压 [使用组别: C] | 300V |
| UL 参数 · 额定电压 [使用组别: D] | 300V |
| UL 参数 · 额定电流 [使用组别: B] | 30A |
| UL 参数 · 额定电流 [使用组别: C] | 30A |
| UL 参数 · 额定电流 [使用组别: D] | 10A |
材料与表面
| 材料数据 · 环境事项 | 符合 REACH/RoHS |
|---|---|
| 材料数据 · 触点材料 | 铜合金 |
| 材料数据 · 触点表面金属 | 镀锡 |
| 材料数据 · 绝缘材料（主类） | PA66+GF |
| 材料数据 · 绝缘材料组 | Ⅲa |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境参数 · 工作环境温度 | -40℃~105℃(取决于降额曲线) |
|---|
其他技术参数
| 接线能力 · AWG | 22~10AWG |
|---|---|
| 结构属性 · 安装方式 | PCB 焊接 |
| 结构属性 · 针脚排列 | 单排直列 |
| 结构属性 · 螺丝刀 | 十字螺丝刀 |
| 结构属性 · 螺纹 | M4 |
| 结构属性 · 是否可插拔 | 否 |
| 结构属性 · 排数 | 1 |
| 机械测试 · 测试规范 | UL1059 |
| UL 参数 · 使用组别 [使用组别: B] | B |
| UL 参数 · 使用组别 [使用组别: C] | C |
| UL 参数 · 使用组别 [使用组别: D] | D |
| UL 参数 · AWG [使用组别: B] | 22~10AWG |
| UL 参数 · AWG [使用组别: C] | 22~10AWG |
| UL 参数 · AWG [使用组别: D] | 22~10AWG |
图纸与技术资料
选型常见问题
连接间距是多少？
结构属性 · 间距：9.5mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
结构属性 · 电位数量：2。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么接线方式？
结构属性 · 接线方式: 螺钉连接. 安装空间和配对结构按这一配置核对。
电流参数及对应条件是什么？
UL 电气参数 · 额定电流 (B): 30A; UL 参数 · 额定电流 [使用组别: B]: 30A; UL 参数 · 额定电流 [使用组别: C]: 30A; UL 参数 · 额定电流 [使用组别: D]: 10A. 请保持各项标准、类别与测试条件对应。
