结构属性 · 间距
20.2mm
接线端子
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
接线端子

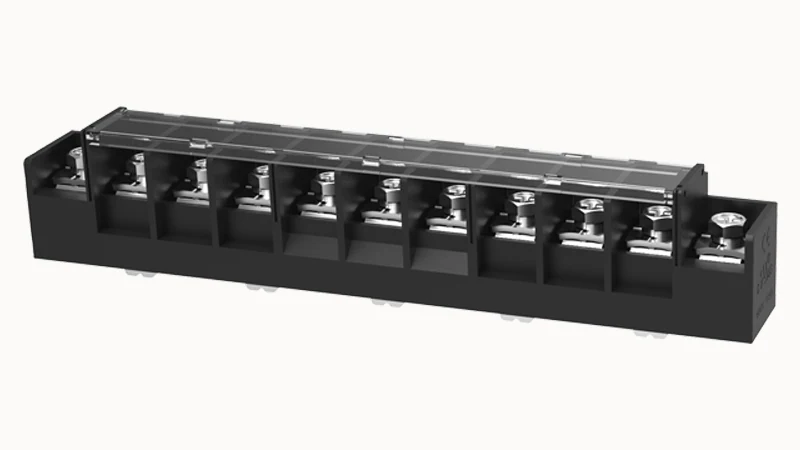

接线端子 DG2020-B-11P · 20.2mm · 触点数量: 11
结构属性 · 间距: 20.2mm · 结构属性 · 电位数量: 11
支持询价与选型协同
- 型号
- DG2020-B-11P
- 结构属性 · 间距
- 20.2mm
- 结构属性 · 电位数量
- 11
- 结构属性 · 接线方式
- 螺钉连接
- UL 电气参数 · 额定电流 (B)
- 115A
产品介绍
DG2020-B-11P，接线端子。间距: 20.2mm；电位数量: 11；接线方式: 螺钉连接。
选型时请保持完整型号 DG2020-B-11P，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
结构属性 · 电位数量
11
结构属性 · 接线方式
螺钉连接
UL 电气参数 · 额定电流 (B)
115A
UL 电气参数 · 额定电压 (B)
600V
产品图片
技术参数
产品识别
| 制造商订货号 | 12010000505 |
|---|
结构与连接
| 接线能力 · 扭矩 | 7.9N.m |
|---|---|
| 结构属性 · 接线方式 | 螺钉连接 |
| 结构属性 · 间距 | 20.2mm |
| 结构属性 · 电位数量 | 11 |
电气与信号
| UL 电气参数 · 额定电压 (B) | 600V |
|---|---|
| UL 电气参数 · 额定电压 (C) | 600V |
| UL 电气参数 · 额定电压 (D) | 600V |
| UL 电气参数 · 额定电流 (B) | 115A |
| UL 电气参数 · 额定电流 (D) | 5A |
| UL 电气参数 · 额定电流 (C) | 115A |
| UL 参数 · 额定电压 | 600V / 600V / 600V |
| UL 参数 · 额定电流 | 115A / 115A / 5A |
材料与表面
| 材料数据 · 环境事项 | 符合 REACH/RoHS |
|---|---|
| 材料数据 · 触点材料 | 铜 |
| 材料数据 · 触点表面金属 | 镀锡 |
| 材料数据 · 绝缘材料 | PBT |
| 材料数据 · 绝缘材料组 | Ⅲa |
| 材料数据 · 阻燃等级 | UL94V-0 |
环境条件
| 环境参数 · 工作环境温度 | -40℃~120℃(取决于降额曲线) |
|---|
其他技术参数
| 接线能力 · AWG | 18~3AWG |
|---|---|
| 结构属性 · 安装方式 | PCB 焊接 |
| 结构属性 · 螺丝刀 | 十字螺丝刀 |
| 结构属性 · 螺纹 | M6 |
| 结构属性 · 是否可插拔 | 否 |
| 结构属性 · 排数 | 1 |
| 机械测试 · 测试规范 | UL1059 |
| UL 参数 · 接线能力 | 18~2 / 18~2 / 18~2 |
图纸与技术资料
选型常见问题
连接间距是多少？
结构属性 · 间距：20.2mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
结构属性 · 电位数量：11。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么接线方式？
结构属性 · 接线方式: 螺钉连接. 安装空间和配对结构按这一配置核对。
电流参数及对应条件是什么？
UL 电气参数 · 额定电流 (B): 115A; UL 电气参数 · 额定电流 (D): 5A; UL 电气参数 · 额定电流 (C): 115A; UL 参数 · 额定电流: 115A / 115A / 5A. 请保持各项标准、类别与测试条件对应。
