针脚数
24 针脚
USB Type-C 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
I/O 与数据接口
USB Type-C 连接器 · 触点数量: 24 针脚 · SMT + DIP 混合 PCB 安装
系列参数范围：针脚数: 24 针脚 · 安装方式: SMT + DIP 混合 PCB 安装
支持询价与选型协同
- 针脚数
- 24 针脚
- 安装方式
- SMT + DIP 混合 PCB 安装
- 额定电压
- 20V-30V DC 典型值
- 额定电流
- 5A 最大 (VBUS)
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
USB Type-C 连接器，USB Type-C 连接器。系列配置参数：针脚数: 24 针脚；安装方式: SMT + DIP 混合 PCB 安装；额定电压: 20V-30V DC 典型值。
提交此产品的选型需求产品特点
安装方式
SMT + DIP 混合 PCB 安装
额定电压
20V-30V DC 典型值
额定电流
5A 最大 (VBUS)
材料
高导电铜

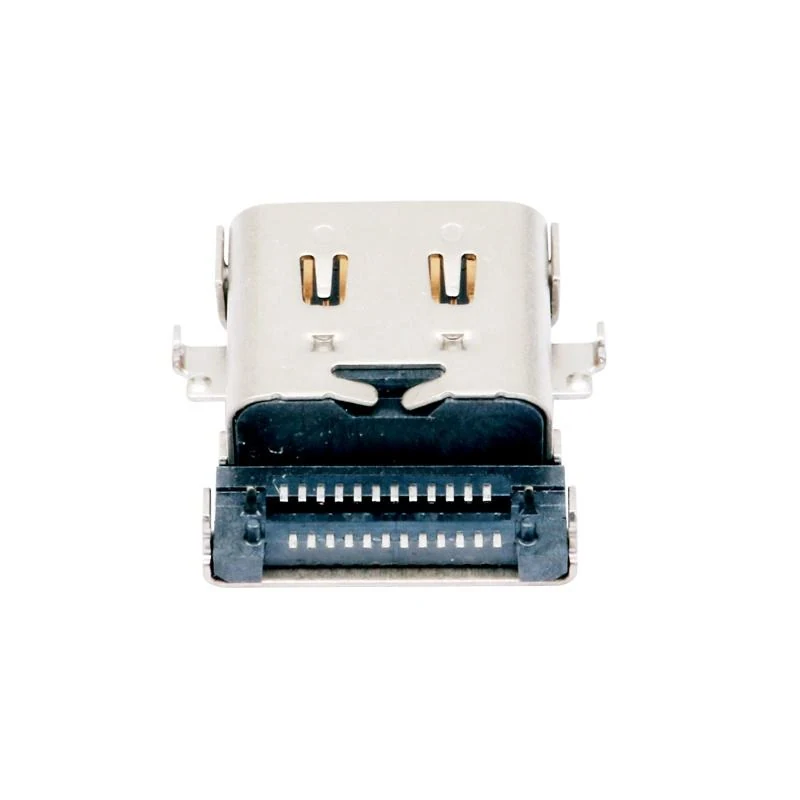

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 接口性别 | 母端 |
|---|---|
| 针脚数 | 24 针脚 |
| 触点间距 | 0.5mm 典型值 |
| 安装方式 | SMT + DIP 混合 PCB 安装 |
| 连接器公母类型 | 母端 插座 |
| 耐久性 | 10,000 插拔次数 典型值 |
电气与信号
| 额定电流 | 5A 最大 (VBUS) |
|---|---|
| 额定电压 | 20V-30V DC 典型值 |
| 接触电阻 | ≤40mΩ 典型值 |
| 绝缘电阻 | ≥100MΩ 典型值 |
| 耐电压 | 100V AC 典型值 |
| 屏蔽 | EMI 屏蔽 金属 外壳 |
| 耐湿性 | 适用 用于 密封式 电子 设备 |
材料与表面
| 材料 | 高导电铜 |
|---|---|
| 触点材料 | 铜合金 / 磷青铜 |
| 触点镀层 | 镀金 |
| 外壳材料 | 不锈钢 / 金属 合金 |
| 绝缘体材料 | 高温热塑性塑料 (LCP) |
环境条件
| 防水结构 | 密封式 结构 |
|---|---|
| 工作温度 | -40°C 至 +85°C 典型值 |
| 储存温度 | -40°C 至 +85°C 典型值 |
| 防水等级 | 按需定制 (IPX7/IPX8 可提供 取决于 密封 设计) |
| 回流焊温度 | 最高至 260°C 峰值 典型值 |
其他技术参数
| 连接器类型 | Usb 类型 C |
|---|---|
| 产品类型 | USB Type-C 母端 插座 连接器 |
| 接口类型 | Type-C 可正反插 连接器 |
| 连接器朝向 | 立式 / 卧式 按需定制 |
| 外壳结构 | 有屏蔽 金属 外壳 |
| 配对连接器 | USB Type-C 公端 插头 |
| 焊接工艺 | SMT 回流焊 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
针脚数：24 针脚。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: SMT + DIP 混合 PCB 安装. 安装空间和配对结构按这一配置核对。
电压参数及适用标准是什么？
额定电压: 20V-30V DC 典型值; 耐电压: 100V AC 典型值. 请保持各项标准、类别与测试条件对应。
电流参数及对应条件是什么？
额定电流: 5A 最大 (VBUS). 请保持各项标准、类别与测试条件对应。
