间距
3.0mm
线对板连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
线对板与线对线
线对板连接器 · 3.0mm · 直角 SMD
系列参数范围：间距: 3.0mm · 安装方式: 直角 SMD
支持询价与选型协同
- 间距
- 3.0mm
- 安装方式
- 直角 SMD
- 导线规格
- AWG#20 ~ AWG#28
- 端接方式
- 焊接
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
线对板连接器，线对板连接器。系列配置参数：间距: 3.0mm；安装方式: 直角 SMD；导线规格: AWG#20 ~ AWG#28。
提交此产品的选型需求产品特点
安装方式
直角 SMD
导线规格
AWG#20 ~ AWG#28
端接方式
焊接
额定电流
5A 每针

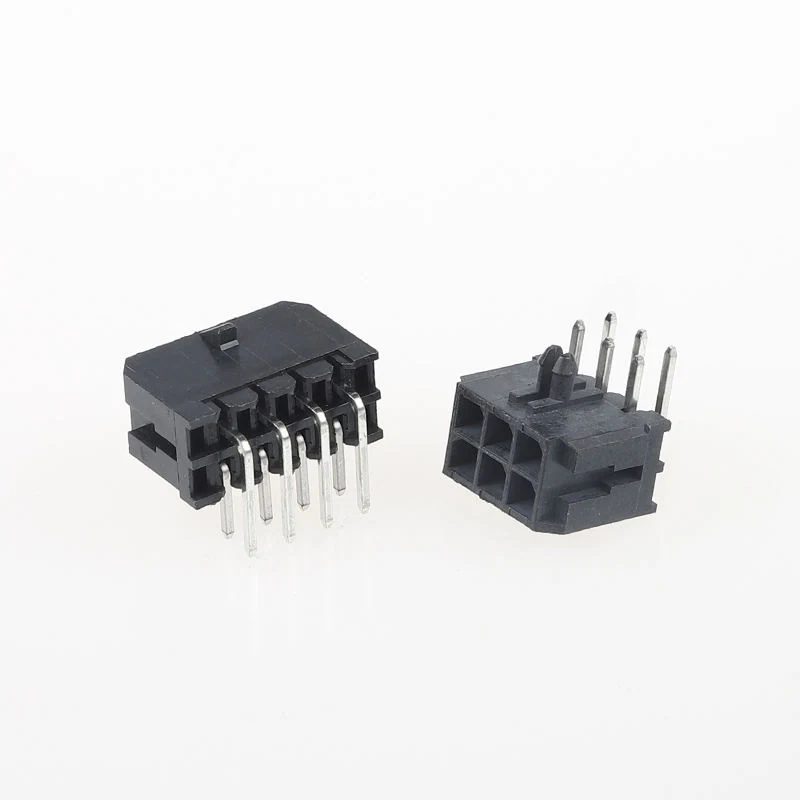

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 耐久性 | 高 |
|---|---|
| 端接方式 | 焊接 |
| 插拔循环次数 | ≥300 次 |
| 间距 | 3.0mm |
| 安装方式 | 直角 SMD |
| 位 | 2P~24P 可定制 |
电气与信号
| 额定电流 | 5A 每针 |
|---|---|
| 额定电压 | 250V AC/DC |
| 接触电阻 | ≤20mΩ |
| 绝缘电阻 | ≥1000MΩ |
| 耐电压 | 1000V AC, 1min |
导线与线缆
| 导线规格 | AWG#20 ~ AWG#28 |
|---|
材料与表面
| 镀层 | 锡镀层 |
|---|---|
| 壳体 | Nylon66, UL94V-0, 无卤, 黑色 |
| 端子材料 | 磷青铜 |
| 镀层 | 镀锡 (标准); 可选镀金 用于 高可靠性 信号 |
环境条件
| 温度范围 | -40 至 85 °C |
|---|
其他技术参数
| 连接形式 | 卡扣连接 |
|---|---|
| 触点 | 黄铜镀金，镀层厚度超过 50U |
| 分离保持力 | 防脱锁定结构, 承受 振动 测试 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：3.0mm。PCB 焊盘或配对接口的间距应与所选配置一致。
采用什么安装方式？
安装方式: 直角 SMD. 安装空间和配对结构按这一配置核对。
导线规格是什么？
导线规格: AWG#20 ~ AWG#28.
采用什么接线方式？
端接方式: 焊接. 安装空间和配对结构按这一配置核对。
