间距
2.54mm
线对板连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
线对板与线对线
线对板连接器 · 2.54mm · 触点数量: 2-15p · 插入力 20gf/针脚 最小
系列参数范围：间距: 2.54mm · 位数: 2-15p
支持询价与选型协同
- 间距
- 2.54mm
- 位数
- 2-15p
- 安装方式
- SMT
- 适用线规
- #22-28
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
线对板连接器，线对板连接器。系列配置参数：间距: 2.54mm；位数: 2-15p；安装方式: SMT。
提交此产品的选型需求产品特点
位数
2-15p
安装方式
SMT
适用线规
#22-28
额定电流
3.0A AC DC

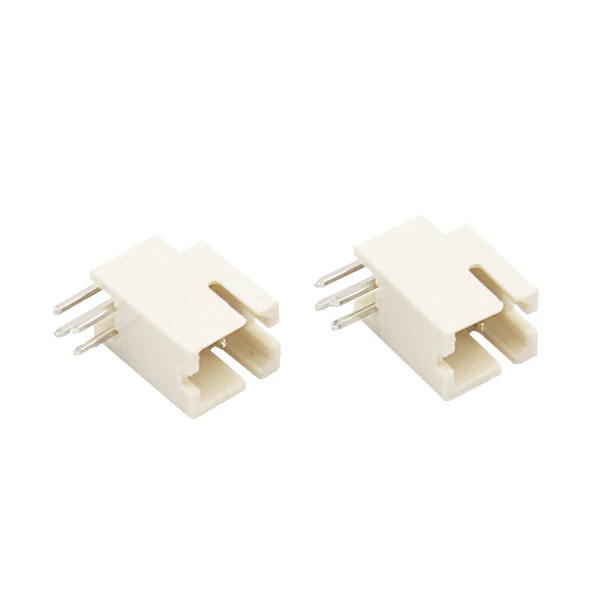

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 间距 | 2.54mm |
|---|---|
| 位数 | 2-15p |
| 插拔循环次数 | 5000 次循环 最小 |
| 安装方式 | SMT |
| 位数 | 2-15p |
| 插入力 | 20gf/针脚 最小 |
| 接口性别 | 母端 |
| 插拔循环次数 | 5000 次循环 最小 |
电气与信号
| 额定电流 | 3.0A AC DC |
|---|---|
| 额定电压 | 250V AC/DC |
| 接触电阻 | 20m ohms 最大 |
| 绝缘电阻 | 1000m ohms 最小 |
| 耐电压 | 1000V/1min AC |
导线与线缆
| 适用线规 | #22-28 |
|---|
材料与表面
| 壳体 | LCP,PA6T UL94V-0 |
|---|
环境条件
| 工作温度 | -25℃ 至 +85℃ |
|---|
其他技术参数
| 触点 | 黄铜镀锡 |
|---|
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.54mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
位数：2-15p。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: SMT. 安装空间和配对结构按这一配置核对。
适用线规是什么？
适用线规: #22-28.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
