Шаг
0.5 mm / 0.8 mm
Межплатный разъём

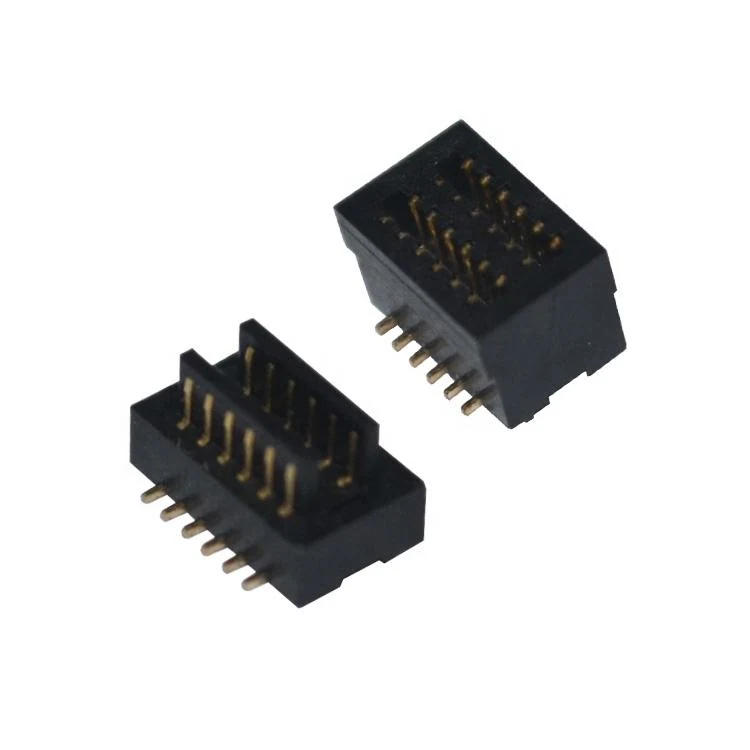

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Межплатный разъём · 0.5 mm / 0.8 mm · Число контактов: 12P (По заказу Вывод Количество Доступно)
Диапазон характеристик серии: Шаг: 0.5 mm / 0.8 mm · Число выводов: 12P (По заказу Вывод Количество Доступно)
Поддержка подбора и расчёта цены
- Шаг
- 0.5 mm / 0.8 mm
- Число выводов
- 12P (По заказу Вывод Количество Доступно)
- Высота в соединённом состоянии
- 6.0 mm
- Заделка
- SMT Выводы типа «крыло чайки»
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Межплатный разъём. Межплатный разъём. Параметры исполнений серии: Шаг: 0.5 mm / 0.8 mm; Число выводов: 12P (По заказу Вывод Количество Доступно); Высота в соединённом состоянии: 6.0 mm.
Обсудить подбор этого изделияОсобенности изделия
Число выводов
12P (По заказу Вывод Количество Доступно)
Высота в соединённом состоянии
6.0 mm
Заделка
SMT Выводы типа «крыло чайки»
Корпус
Высокотемпературный LCP, UL94-V-0
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Тип контактов | Гнездо / штырь |
|---|---|
| Длина вывода | Индивидуальное исполнение |
| Шаг | 0.5 mm / 0.8 mm |
| Число выводов | 12P (По заказу Вывод Количество Доступно) |
| Высота в соединённом состоянии | 6.0 mm |
| Число циклов соединения | ≥500 Циклы |
| Заделка | SMT Выводы типа «крыло чайки» |
Электрические параметры и сигналы
| Номинальное напряжение | 12 V AC/DC |
|---|---|
| Номинальный ток одного контакта | 0.5 A |
| Сопротивление изоляции | ≥500 MΩ |
| Контактное сопротивление | ≤30 mΩ |
Материалы и покрытия
| Покрытие | Золото |
|---|---|
| Корпус | Высокотемпературный LCP, UL94-V-0 |
| Материал контактов | Медный сплав |
| Покрытие контактов | Позолота в контактной зоне; Лужение паяемого хвостовика |
Условия окружающей среды
| Рабочая температура | -40~+105℃ |
|---|---|
| Рабочая температура | −40 ℃ ~ +105 ℃ |
Другие характеристики
| средство облегчения сопряжения | Слепое сочленение / Самоцентрирующиеся направляющие штифты |
|---|
Чертежи и технические файлы
Запрос чертежа Межплатный разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 0.5 mm / 0.8 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Число выводов: 12P (По заказу Вывод Количество Доступно). Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Что указано для параметра «Высота в соединённом состоянии»?
Высота в соединённом состоянии: 6.0 mm.
Какой способ подключения используется?
Заделка: SMT Выводы типа «крыло чайки». Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
