Электрические параметры · Номинальный ток
150A
Разъём для накопителей энергии

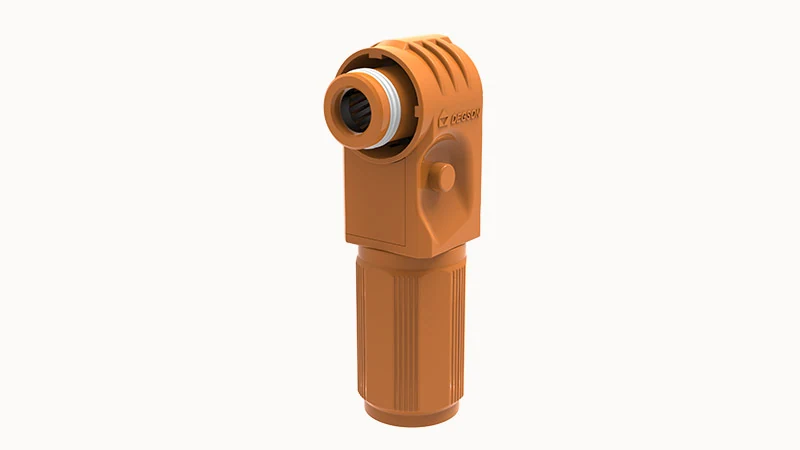

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Силовые соединители
Разъём для накопителей энергии ESP-150A-35-OR-90
Электрические параметры · Номинальный ток: 150A · Параметры UL · Номинальное напряжение: 1500V / 1500V / 1500V
Поддержка подбора и расчёта цены
- Модель
- ESP-150A-35-OR-90
- Электрические параметры · Номинальный ток
- 150A
- Параметры UL · Номинальное напряжение
- 1500V / 1500V / 1500V
- Данные подключения · площадь сечения кабеля
- 2AWG(35mm²）
- Данные подключения · число соединений
- 1
Описание изделия
ESP-150A-35-OR-90. Разъём для накопителей энергии. Номинальный ток: 150A; Номинальное напряжение: 1500V / 1500V / 1500V; площадь сечения кабеля: 2AWG(35mm²）.
Используйте полный код заказа ESP-150A-35-OR-90 и проверьте указанные ниже интерфейс, монтаж и номинальные условия.
Обсудить подбор этого изделияОсобенности изделия
Параметры UL · Номинальное напряжение
1500V / 1500V / 1500V
Данные подключения · площадь сечения кабеля
2AWG(35mm²）
Данные подключения · число соединений
1
Данные подключения · Наружный диаметр кабеля
11~12.5mm
Изображения изделия
Технические характеристики
Идентификация изделия
| заказной номер изготовителя | 20160000007 |
|---|
Конструкция и подключение
| Механические свойства · Усилие извлечения | >10N |
|---|---|
| Механические свойства · Усилие вставки | < 100N |
Электрические параметры и сигналы
| Электрические параметры · Номинальный ток | 150A |
|---|---|
| Электрические параметры · Сопротивление изоляции | >5000MΩ |
| Электрические параметры · Контактное сопротивление | ≤0.5mΩ |
| Параметры UL · Номинальное напряжение | 1500V / 1500V / 1500V |
| Параметры UL · Номинальный ток | 150A / 150A / 150A |
Провода и кабели
| Данные подключения · площадь сечения кабеля | 2AWG(35mm²） |
|---|---|
| Данные подключения · Наружный диаметр кабеля | 11~12.5mm |
| Данные подключения · Длина зачистки кабеля | 13~14mm |
Материалы и покрытия
| Данные материалов · Изоляционный материал | Нейлон |
|---|---|
| Данные материалов · Материал зажимного кольца | Силикон |
| Данные материалов · Материал уплотнительного кольца O-ring | Силикон |
| Данные материалов · Без галогенов | Соответствие стандартам |
| Данные материалов · Экологические требования | Соответствует REACH/RoHS |
| Данные материалов · Материал контактов | Медный сплав |
| Данные материалов · Цвет оболочки | Оранжевый |
| Данные материалов · Класс горючести | UL94V-0 |
Условия окружающей среды
| Условия среды · Рабочая температура окружающей среды с учётом нагрева | -40℃-125℃ |
|---|---|
| Условия среды · Температура окружающей среды при хранении и перевозке | -40°C ~ +80°C |
Другие характеристики
| Данные подключения · число соединений | 1 |
|---|---|
| Данные подключения · Способ подключения | Обжим |
| Условия среды · Степень защиты в соединённом состоянии | IP67 |
| Условия среды · Высота над уровнем моря | 2000m |
| Механические свойства · число циклов соединения | 100 |
| Стандарты и спецификации · Стандарты и спецификации | UL4128 |
| Электрические параметры · Степень загрязнения | 3 |
| Параметры UL · AWG | 2 / 2 / 2 |
Чертежи и технические файлы
Запрос чертежа ESP-150A-35-OR-90
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какие значения тока и условия указаны?
Электрические параметры · Номинальный ток: 150A; Параметры UL · Номинальный ток: 150A / 150A / 150A. Учитывайте стандарт, категорию и условия испытания каждого значения.
Какие напряжения и стандарты указаны?
Параметры UL · Номинальное напряжение: 1500V / 1500V / 1500V. Учитывайте стандарт, категорию и условия испытания каждого значения.
Что указано для параметра «Данные подключения · площадь сечения кабеля»?
Данные подключения · площадь сечения кабеля: 2AWG(35mm²）.
Что указано для параметра «Данные подключения · число соединений»?
Данные подключения · число соединений: 1.
