Шаг
2.0 mm
Гнездовой штыревой разъём

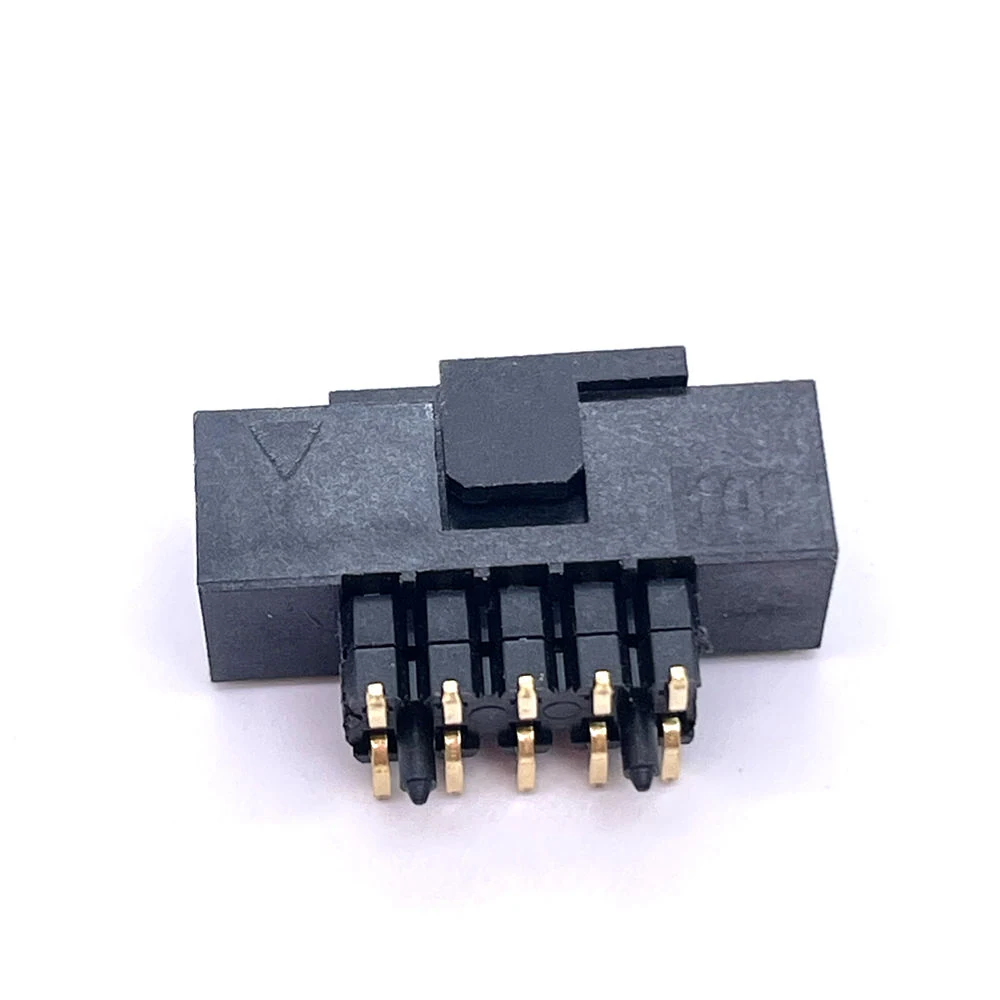

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Гнездовой штыревой разъём · 2.0 mm · Число контактов: Два ряда: 4P ~ 64P
Диапазон характеристик серии: Шаг: 2.0 mm · Число позиций: Два ряда: 4P ~ 64P
Поддержка подбора и расчёта цены
- Шаг
- 2.0 mm
- Число позиций
- Два ряда: 4P ~ 64P
- Способ монтажа
- Прямой / прямой угол(90°) / SMT
- Способ заделки
- Пайка
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Гнездовой штыревой разъём. Гнездовой штыревой разъём. Параметры исполнений серии: Шаг: 2.0 mm; Число позиций: Два ряда: 4P ~ 64P; Способ монтажа: Прямой / прямой угол(90°) / SMT.
Обсудить подбор этого изделияОсобенности изделия
Число позиций
Два ряда: 4P ~ 64P
Способ монтажа
Прямой / прямой угол(90°) / SMT
Способ заделки
Пайка
Материал
Пластик
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Способ заделки | Пайка |
|---|---|
| Долговечность | Высокое |
| Шаг | 2.0 mm |
| Число позиций | Два ряда: 4P ~ 64P |
| Способ монтажа | Прямой / прямой угол(90°) / SMT |
| Число циклов соединения | 500 Циклы Минимум |
Электрические параметры и сигналы
| Номинальный ток | 2 A на контакт |
|---|---|
| Номинальное напряжение | 250 V AC/DC |
| Контактное сопротивление | ≤20 mΩ (Начальное) |
| Сопротивление изоляции | ≥1000 MΩ |
| Выдерживаемое напряжение | 500 V AC, 1 min |
Материалы и покрытия
| Материал | Пластик |
|---|---|
| Материал контактных штырей | Фосфористая бронза |
| Материал контактов | Латунь |
| Покрытие контактов | Олово поверх никеля; Опция Тонкое золотое покрытие / Выборочная позолота |
| Изолирующий корпус | PBT / LCP Высокотемпературный термопласт |
Условия окружающей среды
| Рабочая температура | -40℃ ~ +105℃ |
|---|
Другие характеристики
| Тип соединения | Защёлка |
|---|---|
| Пайка оплавлением | Пиковое 260℃, 5-10 с (для SMT Версия) |
| Пайка волной | 230℃, 5-10 с (для THT Версия) |
Чертежи и технические файлы
Запрос чертежа Гнездовой штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 2.0 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Число позиций: Два ряда: 4P ~ 64P. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Способ монтажа: Прямой / прямой угол(90°) / SMT. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какой способ подключения используется?
Способ заделки: Пайка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
