Шаг
0.5mm,1.0mm

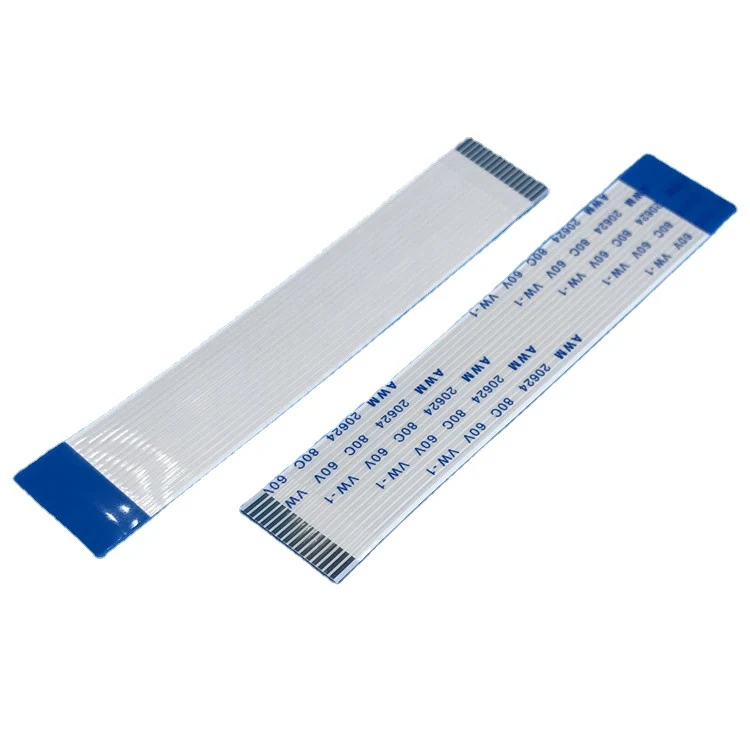

Плоский кабель FFC / FPC
Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Кабельные сборки
Плоский кабель FFC / FPC · 0.5mm,1.0mm · Число контактов: 4-64Вывод
Диапазон характеристик серии: Шаг: 0.5mm,1.0mm · Вывод: 4-64Вывод
Поддержка подбора и расчёта цены
- Шаг
- 0.5mm,1.0mm
- Вывод
- 4-64Вывод
- Стороны контактов кабеля
- Контакты на одной стороне &Контакты на противоположных сторонах
- Материал
- Огнестойкий Полиэстер плёнка
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Плоский кабель FFC / FPC. Плоский кабель FFC / FPC. Параметры исполнений серии: Шаг: 0.5mm,1.0mm; Вывод: 4-64Вывод; Стороны контактов кабеля: Контакты на одной стороне &Контакты на противоположных сторонах.
Обсудить подбор этого изделияОсобенности изделия
Вывод
4-64Вывод
Стороны контактов кабеля
Контакты на одной стороне &Контакты на противоположных сторонах
Материал
Огнестойкий Полиэстер плёнка
Контакты
4-64Вывод
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 0.5mm,1.0mm |
|---|---|
| Длина | По заказу Длина |
| Вывод | 4-64Вывод |
Электрические параметры и сигналы
| Номинальный ток | 5AMP |
|---|---|
| Выдерживаемое напряжение | 500V AC/DC |
| Сопротивление изоляции | 1000MΩ Мин. |
Провода и кабели
| Стороны контактов кабеля | Контакты на одной стороне &Контакты на противоположных сторонах |
|---|---|
| Тип кабеля | A,B~H,I типы |
Материалы и покрытия
| Материал | Огнестойкий Полиэстер плёнка |
|---|---|
| Материал изолятора | TPE UL94-V |
| Покрытие контактов | Лужение |
Условия окружающей среды
| Рабочая температура | -20℃ до +85℃ |
|---|
Другие характеристики
| Контакты | 4-64Вывод |
|---|
Чертежи и технические файлы
Запрос чертежа Плоский кабель FFC / FPC
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 0.5mm,1.0mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Вывод: 4-64Вывод. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Что указано для параметра «Стороны контактов кабеля»?
Стороны контактов кабеля: Контакты на одной стороне &Контакты на противоположных сторонах.
Что указано для параметра «Материал»?
Материал: Огнестойкий Полиэстер плёнка.
Уточните конфигурацию. Получите цену.
Укажите модель или нужные характеристики, количество и желаемый срок поставки.
