Контактная вставка промышленного разъёма

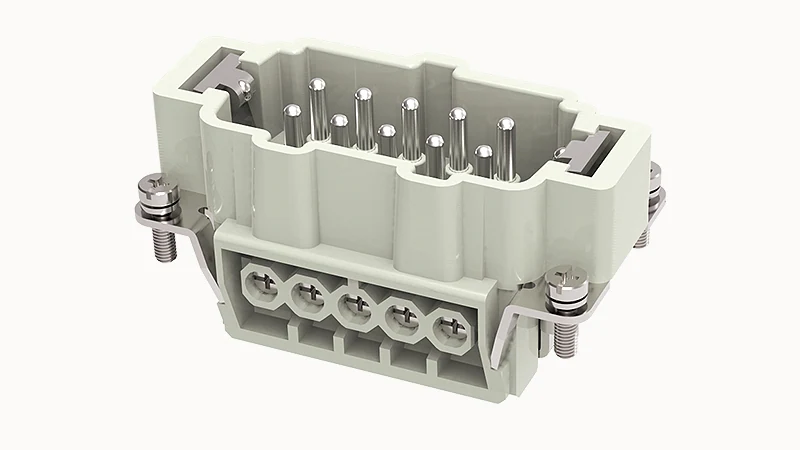

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Промышленные соединители
Контактная вставка промышленного разъёма DE-010-M · Число контактов: 10
Версии · Число позиций: 10 · Версии · Гнездо / штырь: Штыревой
Поддержка подбора и расчёта цены
- Модель
- DE-010-M
- Версии · Число позиций
- 10
- Версии · Гнездо / штырь
- Штыревой
- Версии · Способ подключения
- Винтовое подключение
- Электрические параметры · Номинальный ток
- 16A
Описание изделия
DE-010-M. Контактная вставка промышленного разъёма. Число позиций: 10; Гнездо / штырь: Штыревой; Способ подключения: Винтовое подключение.
Используйте полный код заказа DE-010-M и проверьте указанные ниже интерфейс, монтаж и номинальные условия.
Обсудить подбор этого изделияОсобенности изделия
Версии · Гнездо / штырь
Штыревой
Версии · Способ подключения
Винтовое подключение
Электрические параметры · Номинальный ток
16A
Электрические параметры · номинальное импульсное напряжение
6KV
Изображения изделия
Технические характеристики
Идентификация изделия
| заказной номер изготовителя | 21020000030 |
|---|
Конструкция и подключение
| Версии · Способ подключения | Винтовое подключение |
|---|---|
| Версии · Гнездо / штырь | Штыревой |
| Версии · Размер | 10B |
| Версии · Число позиций | 10 |
| Электрические параметры · Число циклов соединения | ≥500 Время |
| Электрические параметры · Длина зачистки | 7mm |
| Электрические параметры · Номинальный момент затяжки | 0.5N.m |
Электрические параметры и сигналы
| Электрические параметры · Номинальный ток | 16A |
|---|---|
| Электрические параметры · номинальное импульсное напряжение | 6KV |
| Электрические параметры · Сопротивление изоляции | ≥10000MΩ |
| Электрические параметры · Контактное сопротивление | ≤1mΩ |
| Параметры VDE · Категория перенапряжения / степень загрязнения [Категория перенапряжения / степень загрязнения: III/3] | III/3 |
| Параметры VDE · Номинальное напряжение [Категория перенапряжения / степень загрязнения: III/3] | 500V |
| Параметры VDE · Номинальный ток [Категория перенапряжения / степень загрязнения: III/3] | 16A |
| Параметры VDE · Площадь сечения [Категория перенапряжения / степень загрязнения: III/3] | 0.75-2.5mm² |
| Параметры UL · Номинальное напряжение | 500V |
| Параметры UL · Номинальный ток | 16A |
Провода и кабели
| Электрические параметры · Сечение проводников (mm²) | 0.75-2.5mm² |
|---|---|
| Электрические параметры · Сечение проводников (AWG) | 18-14AWG |
| Параметры UL · Площадь сечения | 18-14 |
Материалы и покрытия
| Свойства материалов · Материал вставки | Поликарбонат（PC） |
|---|---|
| Свойства материалов · Материал контактов | Медный сплав |
| Свойства материалов · Покрытие контактов | Серебрение |
| Свойства материалов · Класс горючести | V-0 |
| Свойства материалов · Цвет | Серый/Белый（RAL 7032） |
| Свойства материалов · RoHS | Соответствует исключениям RoHS |
Условия окружающей среды
| Электрические параметры · Диапазон температур | -40℃~+125℃ |
|---|
Другие характеристики
| Маркировка · Классификация | Контактная вставка |
|---|---|
| Маркировка · Серия | DE |
| Версии · Контакты защитного заземления PE | Да |
| Электрические параметры · Степень загрязнения | 3 |
| Стандарты · Стандарты подключения | DIN EN 60664 DIN EN 61984 |
Чертежи и технические файлы
Запрос чертежа DE-010-M
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Сколько позиций или контактов указано?
Версии · Число позиций: 10. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Что указано для параметра «Версии · Гнездо / штырь»?
Версии · Гнездо / штырь: Штыревой.
Какой способ подключения используется?
Версии · Способ подключения: Винтовое подключение. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какие значения тока и условия указаны?
Электрические параметры · Номинальный ток: 16A; Параметры VDE · Номинальный ток [Категория перенапряжения / степень загрязнения: III/3]: 16A; Параметры UL · Номинальный ток: 16A. Учитывайте стандарт, категорию и условия испытания каждого значения.
