Шаг
1.0mm
Штыревой разъём

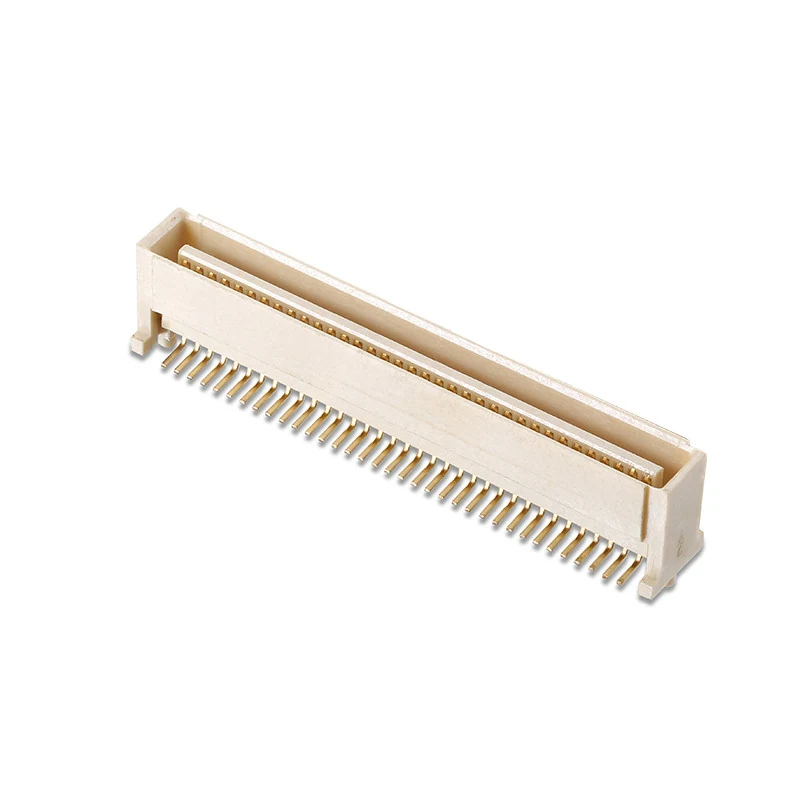

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Штыревой разъём · 1.0mm · Число контактов: 70Вывод
Диапазон характеристик серии: Шаг: 1.0mm · Вывод: 70Вывод
Поддержка подбора и расчёта цены
- Шаг
- 1.0mm
- Вывод
- 70Вывод
- Тип монтажа
- SMT
- Материал контактов
- Медный сплав
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Штыревой разъём. Штыревой разъём. Параметры исполнений серии: Шаг: 1.0mm; Вывод: 70Вывод; Тип монтажа: SMT.
Обсудить подбор этого изделияОсобенности изделия
Вывод
70Вывод
Тип монтажа
SMT
Материал контактов
Медный сплав
Тип контактов
Гнёзда и штыри
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 1.0mm |
|---|---|
| Тип контактов | Гнёзда и штыри |
| Вывод | 70Вывод |
| Тип монтажа | SMT |
| Позиции | 2x35 Выводы ;2X20~2X50 Доступно |
| Усилие вставки | 80~200g |
| Усилие извлечения | 70~200g |
Электрические параметры и сигналы
| Номинальный ток | 1A |
|---|---|
| Номинальное напряжение | AC 500V |
| Контактное сопротивление | 20mΩ Макс. |
| Сопротивление изоляции | 1000MΩ Мин. |
| Выдерживаемое напряжение | 500V AC/min |
Материалы и покрытия
| Материал контактов | Медный сплав |
|---|---|
| Материал изолятора | LCP+30%GF UL94V0 |
| Покрытие | Никель+Au |
Условия окружающей среды
| Рабочая температура | -40℃ до +85℃ |
|---|---|
| Рабочая температура | -40℃ до +105℃ |
Чертежи и технические файлы
Запрос чертежа Штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 1.0mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Вывод: 70Вывод. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Тип монтажа: SMT. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Материал контактов»?
Материал контактов: Медный сплав.
Уточните конфигурацию. Получите цену.
Укажите модель или нужные характеристики, количество и желаемый срок поставки.
