Шаг
0.8mm
Штыревой разъём

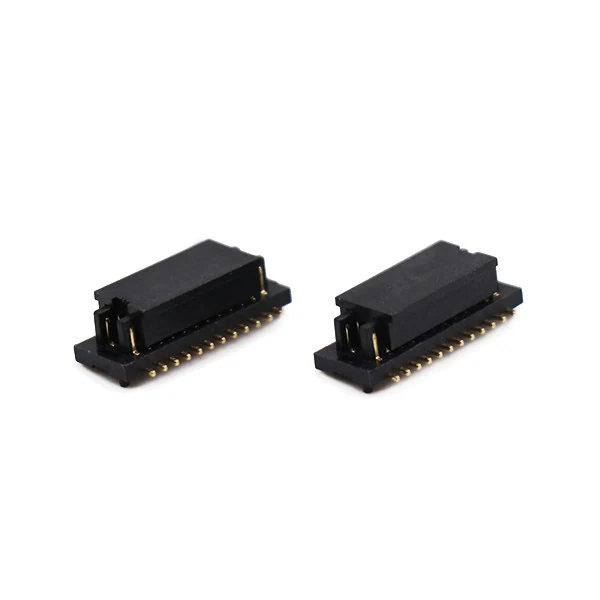

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Штыревой разъём · 0.8mm · Число контактов: 4-100Вывод
Диапазон характеристик серии: Шаг: 0.8mm · Число позиций: 4-100Вывод
Поддержка подбора и расчёта цены
- Шаг
- 0.8mm
- Число позиций
- 4-100Вывод
- Тип монтажа
- SMT
- Материал контактов
- Латунь
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Штыревой разъём. Штыревой разъём. Параметры исполнений серии: Шаг: 0.8mm; Число позиций: 4-100Вывод; Тип монтажа: SMT.
Обсудить подбор этого изделияОсобенности изделия
Число позиций
4-100Вывод
Тип монтажа
SMT
Материал контактов
Латунь
Номинальный ток
0.75AMP
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 0.8mm |
|---|---|
| Число позиций | 4-100Вывод |
| Тип монтажа | SMT |
| Число позиций | 4-50Вывод |
Электрические параметры и сигналы
| Номинальный ток | 0.75AMP |
|---|---|
| Номинальное напряжение | 50VAC 200V, DC 300V/Контакт |
| Контактное сопротивление | 30mΩ Макс. |
| Сопротивление изоляции | 500mΩ Мин. |
| Выдерживаемое напряжение | 500V AC/min |
Материалы и покрытия
| Материал контактов | Латунь |
|---|---|
| Материал изолятора | PA9T или LCP+30％GF UL94V-0 |
| Цвет изолятора | Белый/Чёрный |
Условия окружающей среды
| Рабочая температура | -25℃ до +85℃ |
|---|
Другие характеристики
| Тип разъёма | Сборка Разъём |
|---|---|
| Тип | Два ряда |
Чертежи и технические файлы
Запрос чертежа Штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 0.8mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Число позиций: 4-100Вывод. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Тип монтажа: SMT. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Материал контактов»?
Материал контактов: Латунь.
Уточните конфигурацию. Получите цену.
Укажите модель или нужные характеристики, количество и желаемый срок поставки.
