Шаг
3.00 mm
Штыревой разъём

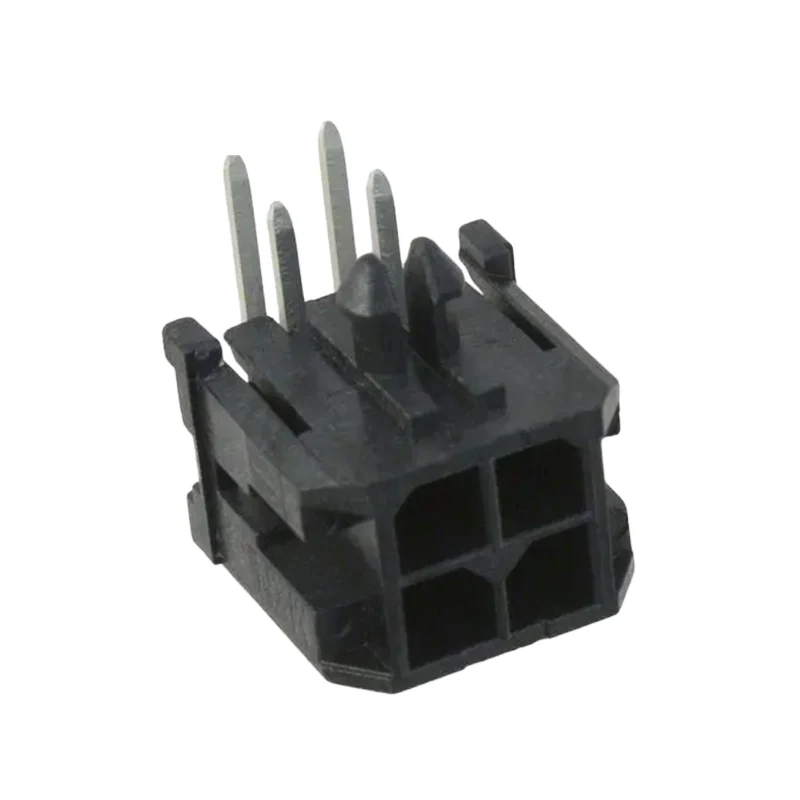

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители провод–плата и провод–провод
Штыревой разъём · 3.00 mm · Сквозное отверстие (сквозное отверстие Пайка)
Диапазон характеристик серии: Шаг: 3.00 mm · Способ монтажа: Сквозное отверстие (сквозное отверстие Пайка)
Поддержка подбора и расчёта цены
- Шаг
- 3.00 mm
- Способ монтажа
- Сквозное отверстие (сквозное отверстие Пайка)
- Способ заделки
- Пайка
- Номинальный ток
- Макс. 8.5A на контакт (Зависит от Сечение провода & Повышение температуры)
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Штыревой разъём. Штыревой разъём. Параметры исполнений серии: Шаг: 3.00 mm; Способ монтажа: Сквозное отверстие (сквозное отверстие Пайка); Способ заделки: Пайка.
Обсудить подбор этого изделияОсобенности изделия
Способ монтажа
Сквозное отверстие (сквозное отверстие Пайка)
Способ заделки
Пайка
Номинальный ток
Макс. 8.5A на контакт (Зависит от Сечение провода & Повышение температуры)
Тип соединения
Защёлка
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Долговечность | Высокое |
|---|---|
| Способ заделки | Пайка |
| Шаг | 3.00 mm |
| Способ монтажа | Сквозное отверстие (сквозное отверстие Пайка) |
| Число циклов соединения | 30 Циклы Типовое Molex |
| Усилие соединения / разъединения | Макс. 8N / Мин. 2.4N на Цепь Molex |
| Фиксация | Встроенный PCB Фиксатор Штифт + Корпус Поляризация Ключ |
Электрические параметры и сигналы
| Номинальный ток | Макс. 8.5A на контакт (Зависит от Сечение провода & Повышение температуры) |
|---|---|
| Номинальное напряжение | 600V AC/DC |
| Максимальное контактное сопротивление | ≤10 mΩ |
| Минимальное сопротивление изоляции | ≥1000 MΩ |
| Выдерживаемое напряжение | 1500V AC для 1 min, Без пробоя |
Материалы и покрытия
| Покрытие | Оловянное покрытие |
|---|---|
| Материал корпуса | стеклонаполненный LCP, UL94-V-0, Чёрный, Нагретая проволока способный ≥775℃ GWIT |
| Материал клемм | Латунь Сплав |
| Варианты покрытия A | Матовое олово поверх / свыше Никель (общего назначения коммерческое применение Применение) |
| Варианты покрытия B | Выборочное Золото на Контактная зона + Олово на Паяемый хвостовик (Высокая надёжность) |
Условия окружающей среды
| Диапазон температур | -40 до 85 °C |
|---|---|
| Рабочая температура | -40 ℃ ~ +105 ℃ |
Другие характеристики
| Тип соединения | Защёлка |
|---|---|
| Контакт | Латунь с золотым покрытием толщиной свыше 50U |
| Число рядов | Два ряда |
| Доступное число контактов | 6P, 8P, 12P |
| Ориентация | прямой угол (R/A) |
| Ответная часть | 43025 Серия Гнездовой Гнездо Корпус |
| Тип пайки | Пайка волной / IR Оплавление Совместимый (Сквозное отверстие Вывод) |
Чертежи и технические файлы
Запрос чертежа Штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 3.00 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Какой способ монтажа используется?
Способ монтажа: Сквозное отверстие (сквозное отверстие Пайка). Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какой способ подключения используется?
Способ заделки: Пайка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какие значения тока и условия указаны?
Номинальный ток: Макс. 8.5A на контакт (Зависит от Сечение провода & Повышение температуры). Учитывайте стандарт, категорию и условия испытания каждого значения.
