Шаг
2.54mm
Штыревой разъём
Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC

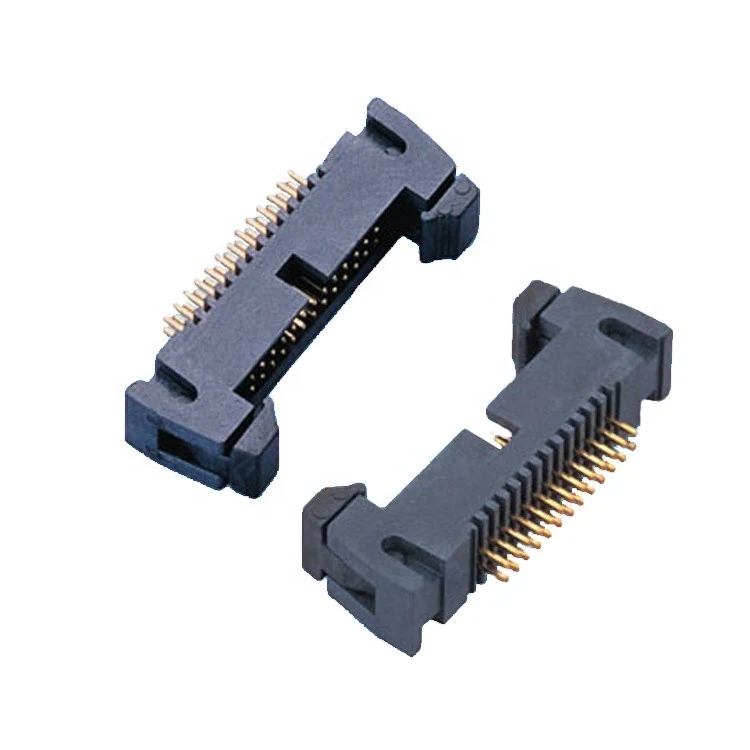

Штыревой разъём · 2.54mm · Число контактов: 40P
Диапазон характеристик серии: Шаг: 2.54mm · Число позиций: 40P
Поддержка подбора и расчёта цены
- Шаг
- 2.54mm
- Число позиций
- 40P
- Тип монтажа
- SMT Тип
- Заделка
- Пайка Тип
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Штыревой разъём. Штыревой разъём. Параметры исполнений серии: Шаг: 2.54mm; Число позиций: 40P; Тип монтажа: SMT Тип.
Обсудить подбор этого изделияОсобенности изделия
Число позиций
40P
Тип монтажа
SMT Тип
Заделка
Пайка Тип
Материал контактов
Латунь
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 2.54mm |
|---|---|
| Тип монтажа | SMT Тип |
| Число позиций | 40P |
| Заделка | Пайка Тип |
Электрические параметры и сигналы
| Номинальный ток | 3A |
|---|---|
| Контактное сопротивление | 20m Ω Макс. |
| Сопротивление изоляции | 5000m Ω Мин. |
| Номинальный ток | 3.0AMP |
| Выдерживаемое напряжение | 500V AC/DC |
Материалы и покрытия
| Материал контактов | Латунь |
|---|---|
| Изолятор | PBT+30%Стекло/LCP Волокно, (UL94V-0) |
| Цвет | Чёрный |
| Изоляционный материал | Полиэстер PA6T 30%GF Чёрный/Синий/Серый |
| Покрытие контактов | Au, Sn поверх / свыше Ni |
| Класс горючести материала | UL94-V0 |
| Толщина покрытия контакта | G0 до G6 |
Условия окружающей среды
| Рабочая температура | -40°C до +105°C |
|---|
Другие характеристики
| Число рядов | 2 |
|---|---|
| способ крепления | Защёлка Фиксатор/Извлечение крючки |
| Расстояние между рядами | 2.54mm |
Чертежи и технические файлы
Запрос чертежа Штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 2.54mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Число позиций: 40P. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Тип монтажа: SMT Тип. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какой способ подключения используется?
Заделка: Пайка Тип. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
