Шаг
2.0 mm
Штыревой разъём

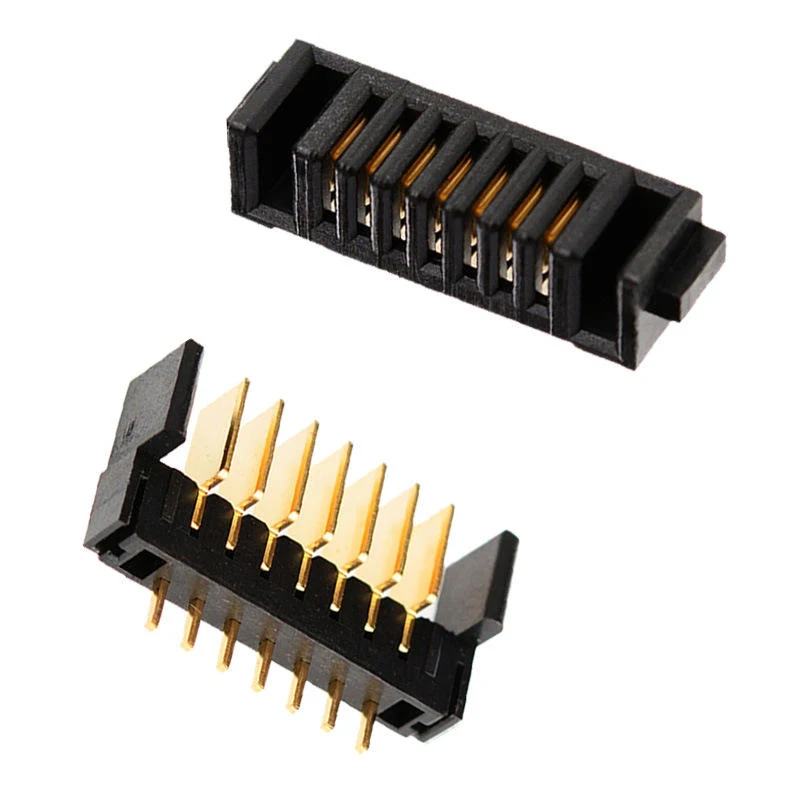

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Штыревой разъём · 2.0 mm · Число контактов: 06~80 Выводы · Усилие извлечения ≥8 N
Диапазон характеристик серии: Шаг: 2.0 mm · Вывод: 06~80 Выводы
Поддержка подбора и расчёта цены
- Шаг
- 2.0 mm
- Вывод
- 06~80 Выводы
- Способ монтажа
- Сквозное отверстие PCB Монтаж
- Корпус
- PBT UL94V-0 / PA6T
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Штыревой разъём. Штыревой разъём. Параметры исполнений серии: Шаг: 2.0 mm; Вывод: 06~80 Выводы; Способ монтажа: Сквозное отверстие PCB Монтаж.
Обсудить подбор этого изделияОсобенности изделия
Вывод
06~80 Выводы
Способ монтажа
Сквозное отверстие PCB Монтаж
Корпус
PBT UL94V-0 / PA6T
Покрытие контактов
Выборочное тонкое золотое покрытие
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Вывод | 06~80 Выводы |
|---|---|
| Число позиций | 7-Вывод |
| Шаг | 2.0 mm |
| Способ монтажа | Сквозное отверстие PCB Монтаж |
| Число циклов соединения | 5 000 Циклы |
| Усилие вставки | 15-35 N |
| Усилие извлечения | ≥8 N |
Электрические параметры и сигналы
| Номинальный ток | 3 A на вывод (Непрерывный); 5 A Пиковое |
|---|---|
| Номинальное напряжение | 30 V DC |
| Максимальное контактное сопротивление | ≤30 mΩ |
| Минимальное сопротивление изоляции | ≥100 MΩ |
| Выдерживаемое напряжение | AC 500 V, 60 s |
Материалы и покрытия
| Корпус | PBT UL94V-0 / PA6T |
|---|---|
| Покрытие контактов | Выборочное тонкое золотое покрытие |
| Материал корпуса | PBT, UL94-V0 |
| Материал контактов | Фосфористая бронза C5191 |
| Покрытие контактов | Золото поверх никеля (По заказу Покрытие Толщина Доступно) |
Условия окружающей среды
| Рабочая температура | -30 ℃ ~ +85 ℃ |
|---|
Другие характеристики
| Тип интерфейса | SMD |
|---|---|
| Тип соединения | Контактная вставка-Лезвие аккумулятор Сочленение |
| Процесс пайки | Пайка волной (Сквозное отверстие) |
| Температура и время пайки | 260 ℃ Макс., ≤5 s |
| Соляной туман | 48 ч (Позолота Версия) |
Чертежи и технические файлы
Запрос чертежа Штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 2.0 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Вывод: 06~80 Выводы. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Способ монтажа: Сквозное отверстие PCB Монтаж. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Корпус»?
Корпус: PBT UL94V-0 / PA6T.
