Шаг
1.0 mm
Штыревой разъём

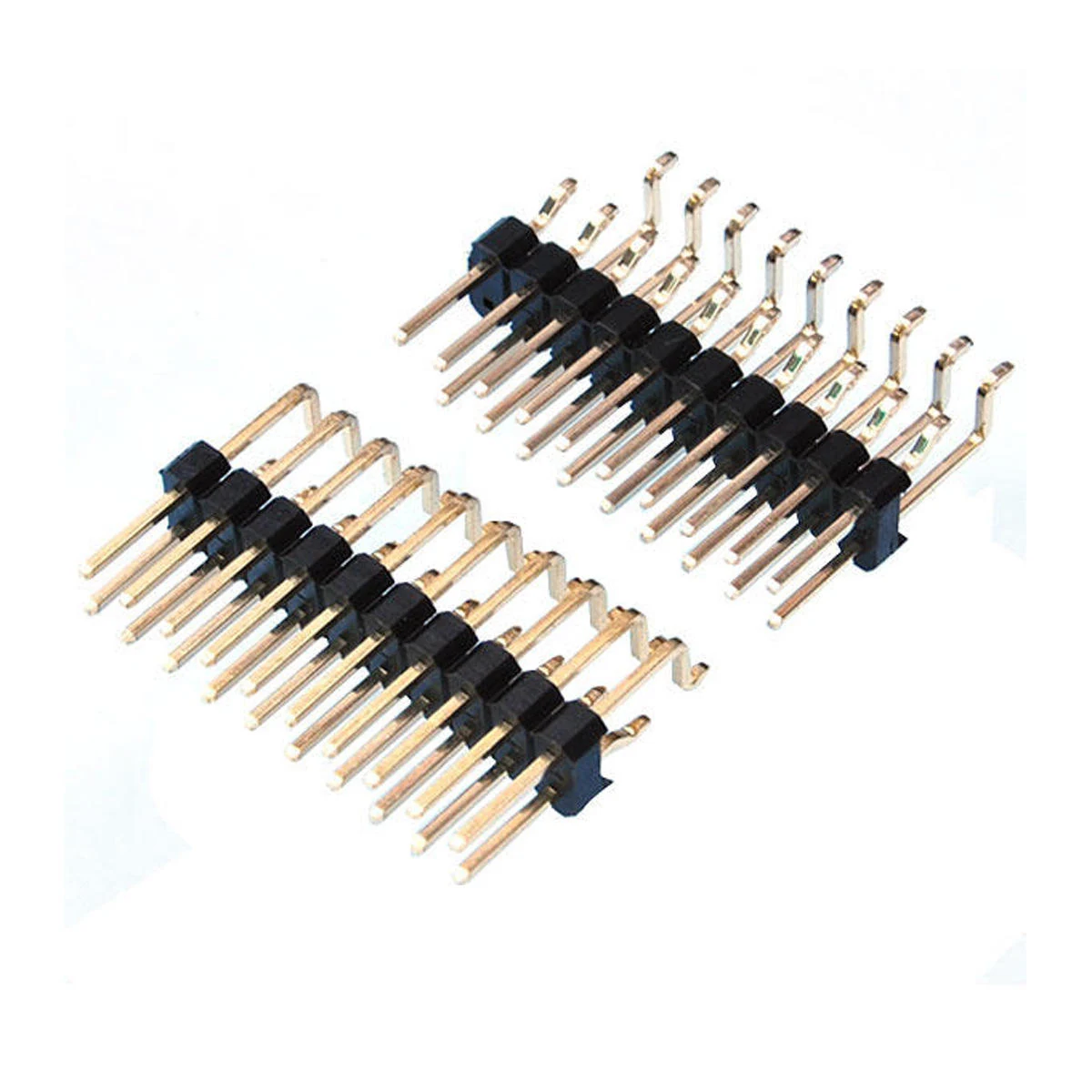

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Штыревой разъём · 1.0 mm · Число контактов: 06~80 Выводы
Диапазон характеристик серии: Шаг: 1.0 mm · Вывод: 06~80 Выводы
Поддержка подбора и расчёта цены
- Шаг
- 1.0 mm
- Вывод
- 06~80 Выводы
- Направление монтажа
- Прямой угол
- Способ заделки
- SMT Изогнутый-Вывод: 90° прямой угол / 180° Плоский
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Штыревой разъём. Штыревой разъём. Параметры исполнений серии: Шаг: 1.0 mm; Вывод: 06~80 Выводы; Направление монтажа: Прямой угол.
Обсудить подбор этого изделияОсобенности изделия
Вывод
06~80 Выводы
Направление монтажа
Прямой угол
Способ заделки
SMT Изогнутый-Вывод: 90° прямой угол / 180° Плоский
Корпус
PBT UL94V-0 / PA6T
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Вывод | 06~80 Выводы |
|---|---|
| Шаг | 1.0 mm |
| Способ заделки | SMT Изогнутый-Вывод: 90° прямой угол / 180° Плоский |
| Число выводов | 2×2 P ~ 2×50 P (Настраиваемый) |
| Длина вывода | Настраиваемый (Сочленение Длина & Паяемый хвостовик Длина) |
| Число циклов соединения | Минимум 500 Циклы |
| Направление монтажа | Прямой угол |
Электрические параметры и сигналы
| Номинальный ток | 0.75 A на контакт |
|---|---|
| Номинальное напряжение | AC 250 V |
| Максимальное контактное сопротивление | ≤20 mΩ |
| Минимальное сопротивление изоляции | ≥1000 MΩ |
| Выдерживаемое напряжение | AC 500 V, 1 min |
Материалы и покрытия
| Корпус | PBT UL94V-0 / PA6T |
|---|---|
| Покрытие контактов | Выборочное тонкое золотое покрытие |
| Материал контактов | Фосфористая бронза |
| Материал изолятора | PBT, UL94V-0 |
| Покрытие контактов | Олово поверх никеля; Опция Тонкое золотое покрытие / Выборочная позолота |
Условия окружающей среды
| Диапазон рабочих температур | -40 ℃ ~ +105 ℃ |
|---|
Другие характеристики
| Тип интерфейса | SMD |
|---|---|
| Ряд | Два ряда |
| Температурный профиль пайки оплавлением | Макс. 260 ℃, Выдержка 3-5 s, Соблюдать JEDEC J-STD-020 |
| Ручная пайка | 350 ℃ Макс., ≤3 s на вывод |
Чертежи и технические файлы
Запрос чертежа Штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
