Шаг
2.54mm
Штыревой разъём
Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Штыревой разъём · 2.54mm · Сквозное отверстие
Диапазон характеристик серии: Шаг: 2.54mm · Тип монтажа: Сквозное отверстие
Поддержка подбора и расчёта цены
- Шаг
- 2.54mm
- Тип монтажа
- Сквозное отверстие
- Заделка
- Пайка
- Материал изолятора
- PA6T/PA9T/PBT+30% GF(UL94V-0)
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Штыревой разъём. Штыревой разъём. Параметры исполнений серии: Шаг: 2.54mm; Тип монтажа: Сквозное отверстие; Заделка: Пайка.
Обсудить подбор этого изделияОсобенности изделия
Тип монтажа
Сквозное отверстие
Заделка
Пайка
Материал изолятора
PA6T/PA9T/PBT+30% GF(UL94V-0)
Номинальный ток
1.5A

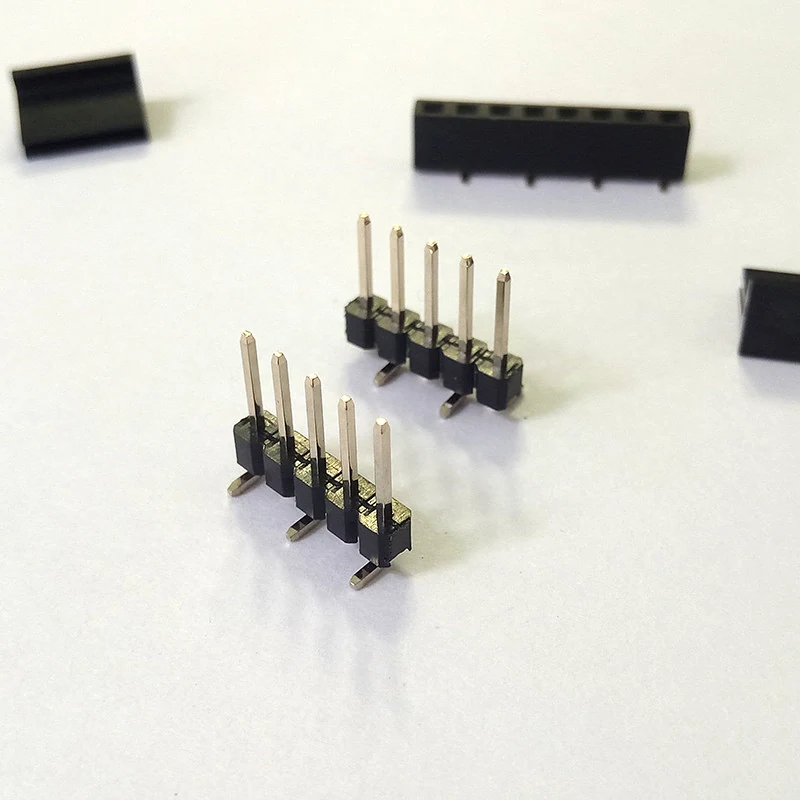

Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 2.54mm |
|---|---|
| Тип монтажа | Сквозное отверстие |
| Заделка | Пайка |
Электрические параметры и сигналы
| Номинальный ток | 1.5A |
|---|---|
| Контактное сопротивление | 20mΩ Макс. |
| Выдерживаемое напряжение | 500V AC/DC |
Материалы и покрытия
| Материал изолятора | PA6T/PA9T/PBT+30% GF(UL94V-0) |
|---|---|
| Покрытие контактов | Au или Sn поверх / свыше Ni |
| Обработка поверхности контакта | Золото поверх никеля |
| Изоляционный материал | PA6T UL94V-0 |
| Цвет изоляции | Чёрный |
| Материал контактов | Медный сплав |
Условия окружающей среды
| Рабочая температура | -40℃ до +105℃ |
|---|
Другие характеристики
| Тип разъёма | Штыревой разъём |
|---|---|
| Тип контакта | Штыревой |
| Доступное число контактов | 2Выводы до 40Выводы |
| наименование разъёма | PCB Разъём |
| Число рядов | 1 |
Чертежи и технические файлы
Запрос чертежа Штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 2.54mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Какой способ монтажа используется?
Тип монтажа: Сквозное отверстие. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какой способ подключения используется?
Заделка: Пайка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Материал изолятора»?
Материал изолятора: PA6T/PA9T/PBT+30% GF(UL94V-0).
