Шаг
3.0 mm
Штыревой разъём

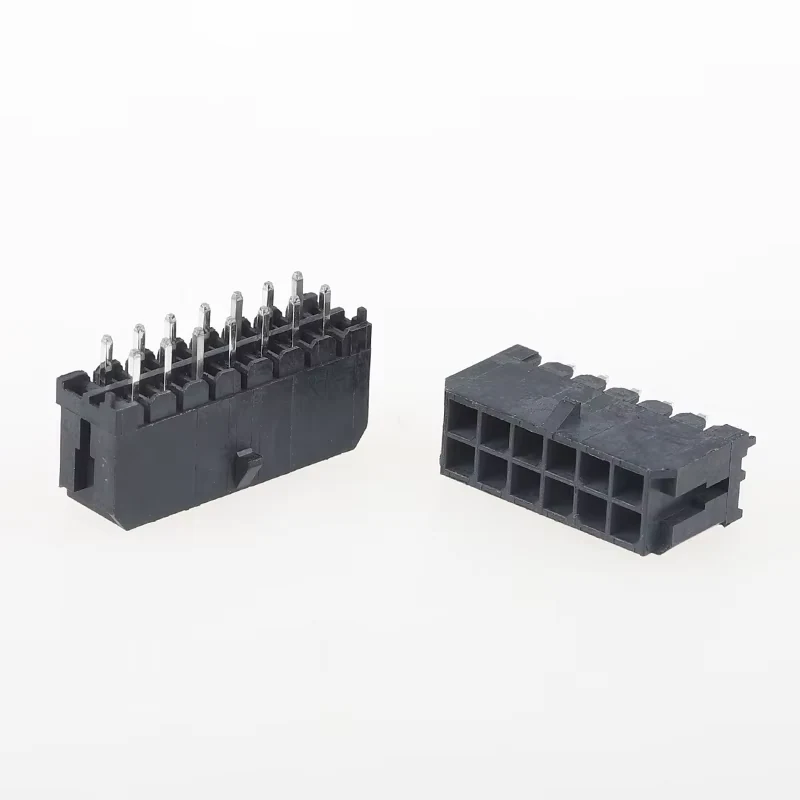

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители провод–плата и провод–провод
Штыревой разъём · 3.0 mm · Вертикально Сквозное отверстие
Диапазон характеристик серии: Шаг: 3.0 mm · Способ монтажа: Вертикально Сквозное отверстие
Поддержка подбора и расчёта цены
- Шаг
- 3.0 mm
- Способ монтажа
- Вертикально Сквозное отверстие
- Допустимый калибр провода
- AWG 18-30 (Многопроволочный Провод Только)
- Способ заделки
- Пайка
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Штыревой разъём. Штыревой разъём. Параметры исполнений серии: Шаг: 3.0 mm; Способ монтажа: Вертикально Сквозное отверстие; Допустимый калибр провода: AWG 18-30 (Многопроволочный Провод Только).
Обсудить подбор этого изделияОсобенности изделия
Способ монтажа
Вертикально Сквозное отверстие
Допустимый калибр провода
AWG 18-30 (Многопроволочный Провод Только)
Способ заделки
Пайка
Номинальный ток
Макс. 8.5 A на контакт (Снижать нагрузку с Повышение температуры)
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Долговечность | Высокое |
|---|---|
| Способ заделки | Пайка |
| Шаг | 3.0 mm |
| Способ монтажа | Вертикально Сквозное отверстие |
| Число циклов соединения | Минимум 300 Циклы |
Электрические параметры и сигналы
| Номинальный ток | Макс. 8.5 A на контакт (Снижать нагрузку с Повышение температуры) |
|---|---|
| Номинальное напряжение | 600 V AC/DC |
| Максимальное контактное сопротивление | ≤ 20 mΩ |
| Минимальное сопротивление изоляции | ≥ 1000 MΩ |
| Выдерживаемое напряжение | 1500 V AC / 1 min |
Провода и кабели
| Допустимый калибр провода | AWG 18-30 (Многопроволочный Провод Только) |
|---|
Материалы и покрытия
| Покрытие | Оловянное покрытие |
|---|---|
| Материал корпуса | Высокотемпературный термопласт UL94V-0 |
| Материал контактов | Латунь |
| Покрытие контактов | Матовое олово поверх / свыше Никелевый подслой |
Условия окружающей среды
| Диапазон температур | -40 до 85 °C |
|---|---|
| Рабочая температура | -40 ℃ ~ +105 ℃ |
| Температура хранения | -20 ℃ ~ +85 ℃ |
Другие характеристики
| Тип соединения | Защёлка |
|---|---|
| Контакт | Латунь с золотым покрытием толщиной свыше 50U |
| Тип изделия | Два ряда Прямой Сквозное отверстие Вывод Штыревой разъём |
| Ответная часть | 43025-Серия Гнездо Корпус |
| Тип корпуса | с кожухом с поляризующий Ключ & Защёлка выступ |
| Процесс пайки | Волна Пайка / IR Оплавление Совместимый |
| Пиковая температура пайки | Макс. 265 ℃ (≤10 с Выдержка) |
Чертежи и технические файлы
Запрос чертежа Штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 3.0 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Какой способ монтажа используется?
Способ монтажа: Вертикально Сквозное отверстие. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Допустимый калибр провода»?
Допустимый калибр провода: AWG 18-30 (Многопроволочный Провод Только).
Какой способ подключения используется?
Способ заделки: Пайка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
