Число контактов
2-37
Разъём с фиксацией push-pull
Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители Push-Pull
Разъём с фиксацией push-pull · Число контактов: 2-37 · Защёлка push-pull
Диапазон характеристик серии: Число контактов: 2-37 · Способ фиксации: Защёлка push-pull
Поддержка подбора и расчёта цены
- Число контактов
- 2-37
- Способ фиксации
- Защёлка push-pull
- Степень защиты IP
- IP50/IP68
- Материал оболочки
- Хромированная латунь
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём с фиксацией push-pull. Разъём с фиксацией push-pull. Параметры исполнений серии: Число контактов: 2-37; Способ фиксации: Защёлка push-pull; Степень защиты IP: IP50/IP68.
Обсудить подбор этого изделияОсобенности изделия
Способ фиксации
Защёлка push-pull
Степень защиты IP
IP50/IP68
Материал оболочки
Хромированная латунь
Долговечность
5000 Циклы сочленения

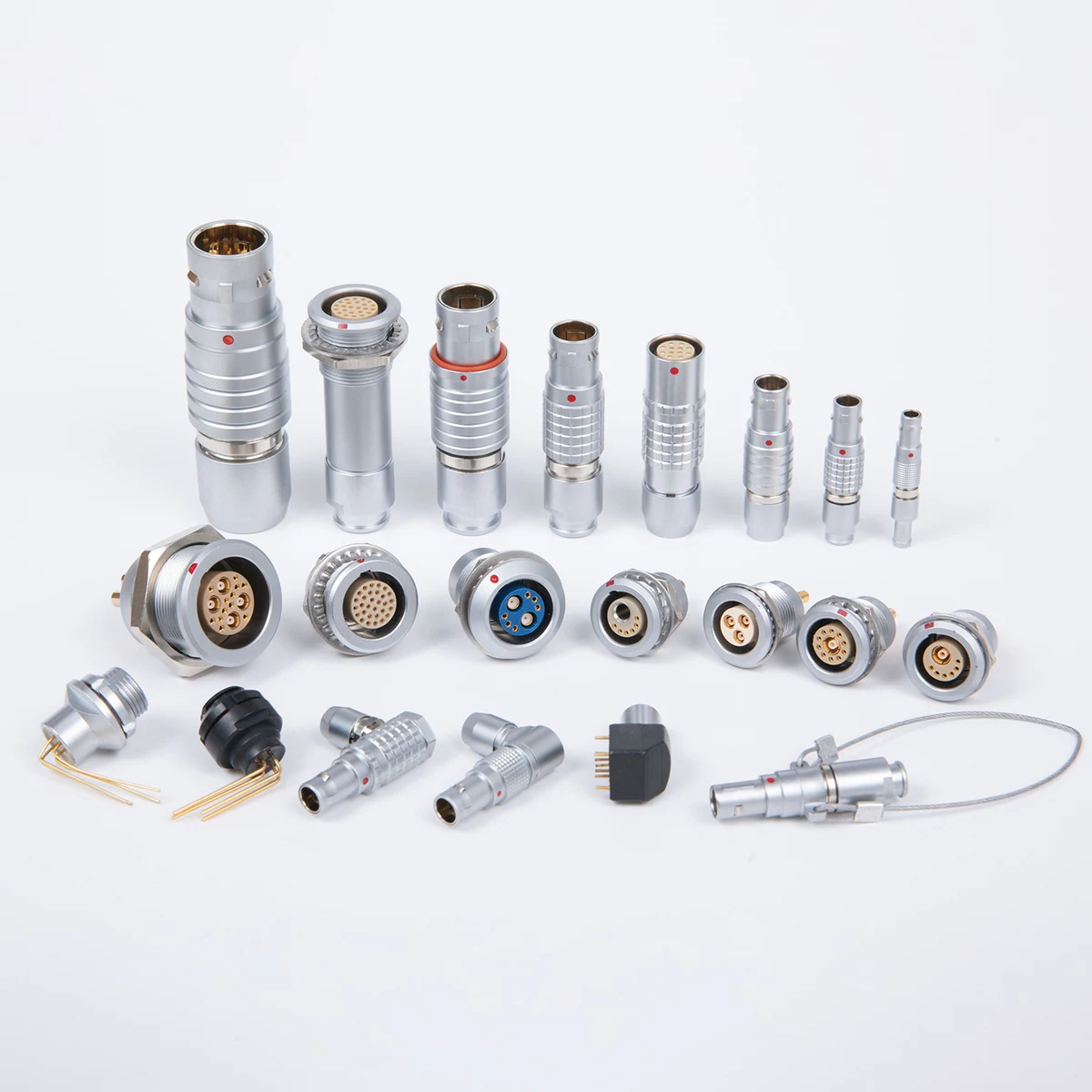

Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Долговечность | 5000 Циклы сочленения |
|---|---|
| Размер корпуса | 0-6 |
| Тип монтажа | Панельный монтаж |
| Число контактов | 2-37 |
| Число выводов | 2~48 |
| Число циклов соединения | >5000 раз |
| Способ фиксации | Защёлка push-pull |
Электрические параметры и сигналы
| Номинальный ток | До 30A |
|---|---|
| Стойкость к соляному туману | 96 ч |
| Номинальный ток | 1.5 - 25 A |
| Испытательное напряжение | 450~ 2100V |
| Экранирование EMC | Доступно |
| Ударостойкость | 100g/6ms |
| Вибростойкость | 10~2000Hz, 15g |
Материалы и покрытия
| Материал оболочки | Хромированная латунь |
|---|---|
| Материал выводов | Латунь с позолотой |
| Материал изолятора | PPS/PEEK |
Условия окружающей среды
| Степень защиты IP | IP50/IP68 |
|---|---|
| Степень водозащиты | IP50 |
| Рабочая температура | (-55 ~ 250) °C |
Другие характеристики
| Тип соединения | Фиксация push-pull |
|---|
Чертежи и технические файлы
Запрос чертежа Разъём с фиксацией push-pull
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Сколько позиций или контактов указано?
Число контактов: 2-37. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ фиксации используется?
Способ фиксации: Защёлка push-pull. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какова указанная степень защиты?
Степень защиты IP: IP50/IP68. Сборка, уплотнения и условия сочленения должны соответствовать чертежу выбранного исполнения.
Что указано для параметра «Материал оболочки»?
Материал оболочки: Хромированная латунь.
Уточните конфигурацию. Получите цену.
Укажите модель или нужные характеристики, количество и желаемый срок поставки.
