Монтаж
Сквозное отверстие, прямой угол (Сторона Ввод 90°)
Разъём RJ45

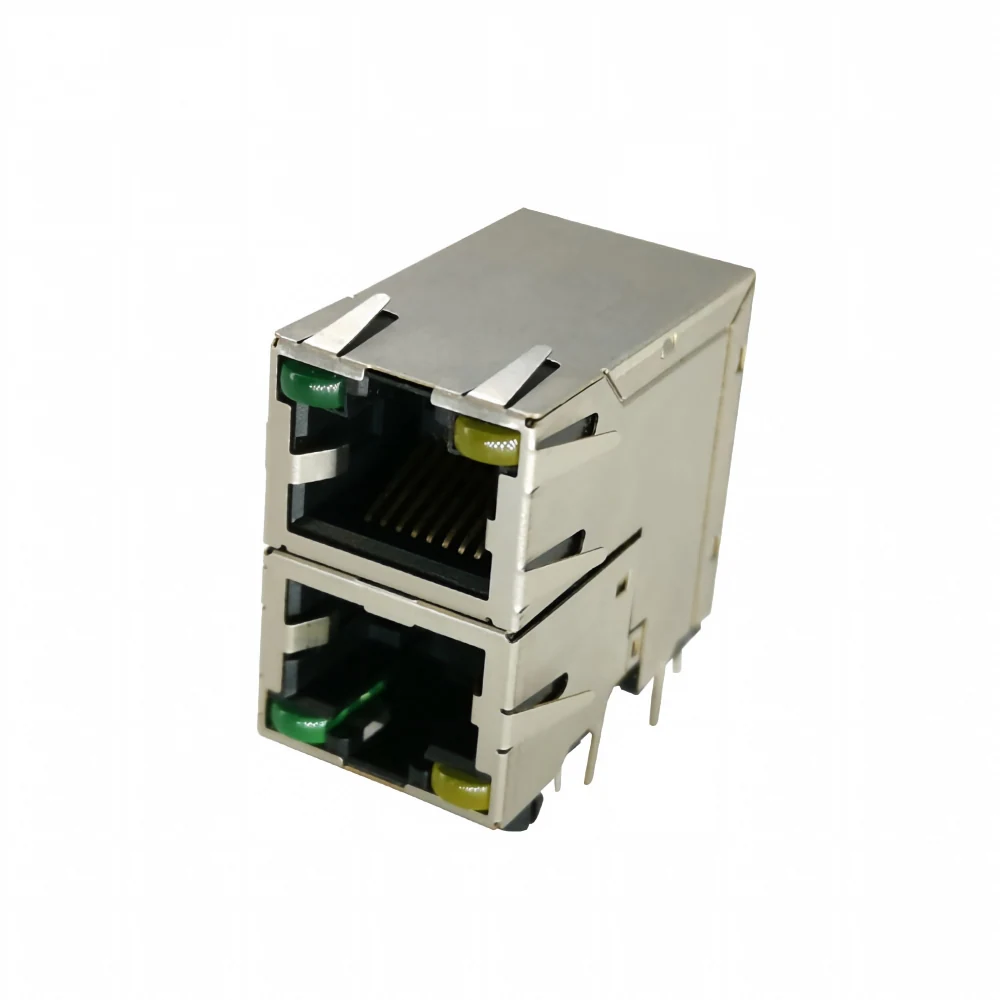

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители ввода-вывода и передачи данных
Разъём RJ45 · Контактное сопротивление ≤ 30 mΩ
Диапазон характеристик серии: Монтаж: Сквозное отверстие, прямой угол (Сторона Ввод 90°) · Номинальное напряжение: 125 VAC RMS
Поддержка подбора и расчёта цены
- Монтаж
- Сквозное отверстие, прямой угол (Сторона Ввод 90°)
- Номинальное напряжение
- 125 VAC RMS
- Номинальный ток
- 1.5 A на контакт
- Материал оболочки
- Никелирование
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём RJ45. Разъём RJ45. Параметры исполнений серии: Монтаж: Сквозное отверстие, прямой угол (Сторона Ввод 90°); Номинальное напряжение: 125 VAC RMS; Номинальный ток: 1.5 A на контакт.
Обсудить подбор этого изделияОсобенности изделия
Номинальное напряжение
125 VAC RMS
Номинальный ток
1.5 A на контакт
Материал оболочки
Никелирование
Тип контактов
Гнездовой Гнездо
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Тип контактов | Гнездовой Гнездо |
|---|---|
| Монтаж | Сквозное отверстие, прямой угол (Сторона Ввод 90°) |
| Шаг выводов сквозного монтажа | 2.54 mm Ряд × 1.27 mm столбец (Стандарт RJ45 PCB схема) |
| Усилие соединения | ≤ 2.2 kgf (8-Контакт Вилка) |
| Долговечность | 750 Циклы (Мин.) |
| Справочные размеры | L 28.2 × W 115.07 × H 25.30 mm ( Класс) |
Электрические параметры и сигналы
| Номинальный ток | 1.5 A на контакт |
|---|---|
| Номинальное напряжение | 125 VAC RMS |
| Контактное сопротивление | ≤ 30 mΩ |
| Сопротивление изоляции | ≥ 500 MΩ @ 500 VDC |
Материалы и покрытия
| Материал оболочки | Никелирование |
|---|---|
| Материал контактов | Фосфористая бронза |
| Материал корпуса | стеклонаполненный PBT / PA46 / PA66, Чёрный, UL 94 V-0 |
| Материал экрана | Латунь (Медный сплав) 0.20-0.25 mm, Ni Покрытие или Sn Покрытие |
| Материал контактов | Фосфористая бронза Ø0.45-0.46 mm Круглый / 0.35 mm Плоский |
| Покрытие контактов | Выборочное Золото на Сочленение (flash-50µ"), Олово на Хвостовик |
Другие характеристики
| Тип клеммы | прямой угол |
|---|---|
| Тип разъёма | Модульный Гнездо 8P8C (RJ45), Гнездовой |
| всего позиций / установлено контактов | 8 Позиции, 8 Контакты на Порт |
| Диэлектрическая прочность | 1000 VAC RMS, 60 s |
Чертежи и технические файлы
Запрос чертежа Разъём RJ45
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой способ монтажа используется?
Монтаж: Сквозное отверстие, прямой угол (Сторона Ввод 90°). Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какие напряжения и стандарты указаны?
Номинальное напряжение: 125 VAC RMS. Учитывайте стандарт, категорию и условия испытания каждого значения.
Какие значения тока и условия указаны?
Номинальный ток: 1.5 A на контакт. Учитывайте стандарт, категорию и условия испытания каждого значения.
Что указано для параметра «Материал оболочки»?
Материал оболочки: Никелирование.
