Конструктивные свойства · Шаг
5mm
Клеммные колодки

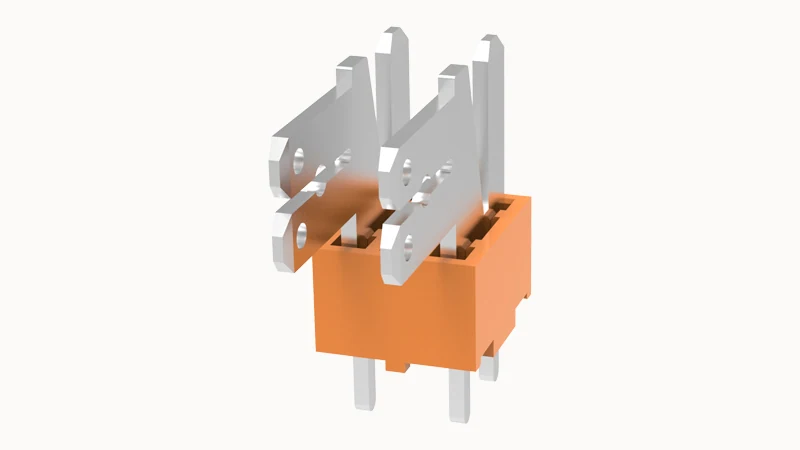

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Клеммные колодки
Клеммные колодки DG140R-5.0-02P · 5mm · Число контактов: 2
Конструктивные свойства · Шаг: 5mm · Конструктивные свойства · Число потенциалов: 2
Поддержка подбора и расчёта цены
- Модель
- DG140R-5.0-02P
- Конструктивные свойства · Шаг
- 5mm
- Конструктивные свойства · Число потенциалов
- 2
- Конструктивные свойства · Способ подключения
- быстрый Соединение
- Параметры подключения · Сечение однопроволочного проводника
- 0.5~2.5mm²
Описание изделия
DG140R-5.0-02P. Клеммные колодки. Шаг: 5mm; Число потенциалов: 2; Способ подключения: быстрый Соединение.
Используйте полный код заказа DG140R-5.0-02P и проверьте указанные ниже интерфейс, монтаж и номинальные условия.
Обсудить подбор этого изделияОсобенности изделия
Конструктивные свойства · Число потенциалов
2
Конструктивные свойства · Способ подключения
быстрый Соединение
Параметры подключения · Сечение однопроволочного проводника
0.5~2.5mm²
UL Электрические параметры · Номинальный ток (B)
15A
Изображения изделия
Технические характеристики
Идентификация изделия
| заказной номер изготовителя | 10020002810 |
|---|
Конструкция и подключение
| Конструктивные свойства · Направление подключения | 0° |
|---|---|
| Конструктивные свойства · Способ подключения | быстрый Соединение |
| Конструктивные свойства · Шаг | 5mm |
| Конструктивные свойства · Число потенциалов | 2 |
Электрические параметры и сигналы
| UL Электрические параметры · Номинальное напряжение (B) | 300V |
|---|---|
| UL Электрические параметры · Номинальное напряжение (D) | 300V |
| UL Электрические параметры · Номинальный ток (B) | 15A |
| UL Электрические параметры · Номинальный ток (D) | 10A |
| IEC Электрические параметры · Номинальное напряжение | 630V |
| IEC Электрические параметры · Номинальный ток | 24A |
| IEC Электрические параметры · Номинальное напряжение (III/2) | 630V |
| IEC Электрические параметры · Номинальное напряжение промышленной частоты (1min) | 3KV |
Провода и кабели
| Параметры подключения · Сечение однопроволочного проводника | 0.5~2.5mm² |
|---|---|
| Параметры подключения · Сечение гибкого проводника | 0.5~2.5mm² |
Материалы и покрытия
| Данные материалов · Экологические характеристики | Соответствует REACH/RoHS |
|---|---|
| Данные материалов · Материал контактов | Медный сплав |
| Данные материалов · Металлическое покрытие контактной точки | Лужение |
| Данные материалов · Изоляционные материалы | PA66 |
| Данные материалов · Группа изоляционного материала | Ⅰ |
| Данные материалов · Класс горючести | UL94V-2 |
Другие характеристики
| Указания по обработке · Процесс | Пайка волной/Ручная пайка |
|---|---|
| Параметры подключения · AWG | 26~14AWG |
| Конструктивные свойства · Способ установки | Пайка на плату |
| Конструктивные свойства · Расположение выводов | Два прямых ряда |
| Конструктивные свойства · Разъёмное исполнение | Нет |
| Конструктивные свойства · Число рядов | 1 |
| Механические испытания · Методика испытаний | UL1059/IEC60998 |
Чертежи и технические файлы
Запрос чертежа DG140R-5.0-02P
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Конструктивные свойства · Шаг: 5mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Конструктивные свойства · Число потенциалов: 2. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ подключения используется?
Конструктивные свойства · Способ подключения: быстрый Соединение. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Параметры подключения · Сечение однопроволочного проводника»?
Параметры подключения · Сечение однопроволочного проводника: 0.5~2.5mm².
